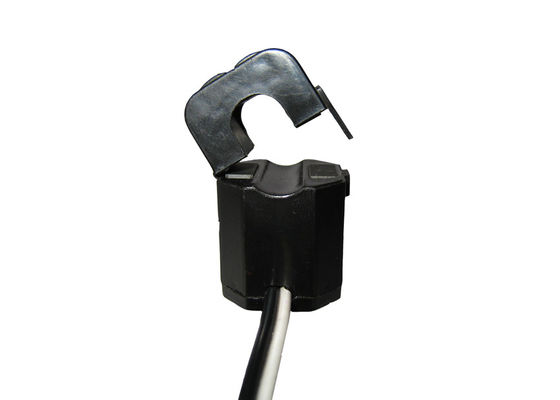

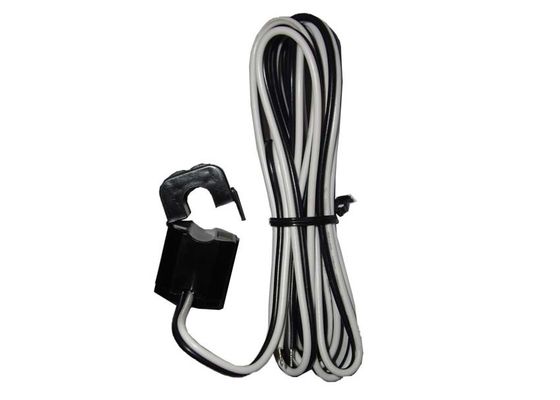

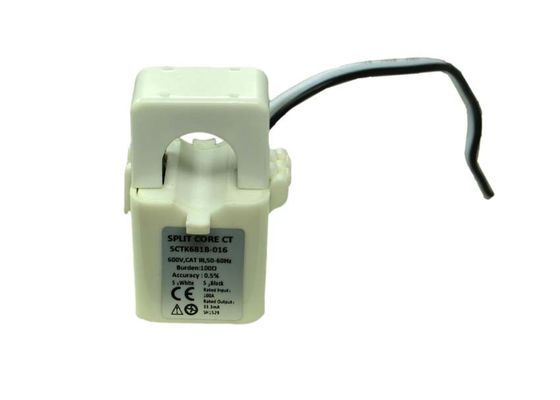

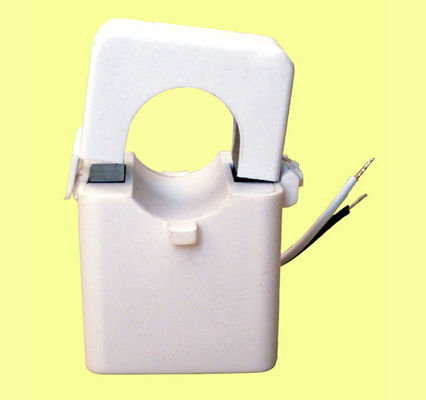

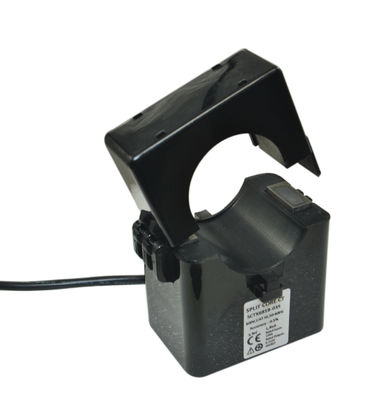

SCTK681B سلسلة الجهد المنخفض 5A ~ 630A الإدخال 333mV 500mV الإخراج المنفصل لفائف محول الحالي ، دقة عالية
تم تصميم سلسلة SCTK681B من المحولات الحالية ذات النواة المنقسمة للتثبيت السريع والسهل. يسمح تصميم النواة المنقسمة بقياسات التيار غير المتصل من خلال تحريض المجال المغناطيسي دون الحاجة إلى فصل السلك الأساسي عن الاتصال وفصله لتركيب CT. ، قياس التيار أسهل ومحمولة.يوفر مقاوم عبء الدقة الداخلي عبر الملف الثانوي لملف CT ناتجًا آمنًا للجهد المنخفض ويسمح بفتح آمن للثانوي
سمات:
التطبيقات:
معلمة ميكانيكية
| قضية | السلطة الفلسطينية / UL94-V0.0 |
| بكرة | PBT |
| النواة | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| بناء | ربطة عنق |
| درجة الحرارة التشغيل | －25 ℃ ～ ＋ 75 |
| رطوبة العملية | ≤ 85٪ |
| اتصال الإخراج | سلك UL1015 20AWG (سلك مزدوج) 2.5 متر |
المعلمة الكهربائية
| تكرر | 50 هرتز -2 كيلو هرتز |
| المدخلات المقدرة | 5A-630A |
| نطاق القياس | 10٪ In-130٪ In |
| الإخراج المقدر | 0.333 فولت (تيار متردد) أو 0-500 مللي أمبير |
| نسبة | ≤ ± 1.0٪ |
| زاوية الطور | ≤ ± 60 دقيقة |
| قوة عازلة | 2.5 كيلو فولت / 1 مللي أمبير / دقيقة واحدة |
| مقاومة العزل | DC500V / 100MΩmin |
اختيار النوع
| ف / ن |
المدخلات المقدرة (أ) |
الإخراج (مللي أمبير / فولت) | دقة | الأبعاد (مم) | ||||
| Ø0 | أ | ب | ج | |||||
| SCTK681B-010 |
5-75 أ (5،10،20،50،75) |
0-50 مللي أمبير 0.333 فولت |
0.5،1.0،3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 |
5-150 أ (5،10،50،100،150) |
0-100 مللي أمبير 0.333 فولت |
0.5،1.0،3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250 أ (10،50،100،200،250) |
0-200mA 0.333 فولت |
0.5،1.0،3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630 أ (20،100،250،400،600) |
0-500 مللي أمبير 0.333 فولت |
0.5،1.0،3.0 | 35 | 84 | 65 | 41.0 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
