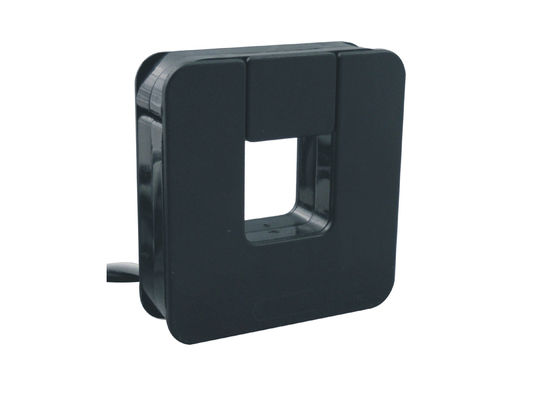

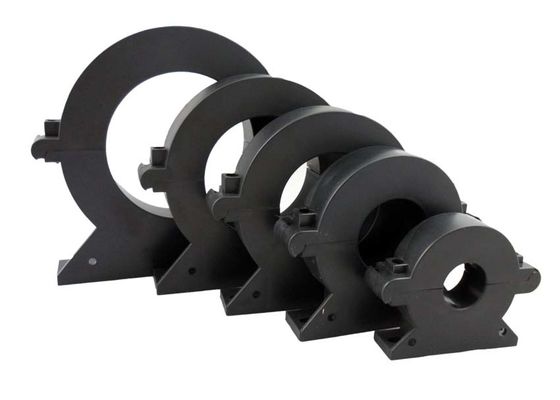

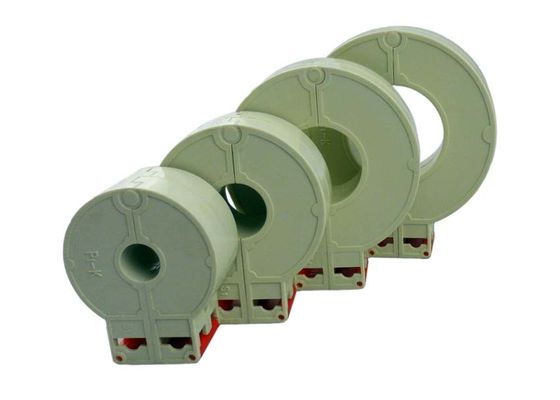

SCTK751 سلسلة محولات التيار المنفصلة الأساسية مع مدخلات من 5 إلى 5000 أمبير وميزة إغلاق / فتح Snap ، دقة 1.0
تم تصميم سلسلة SCTK751 من محولات التيار بنمط الانقسام للتثبيت السريع والسهل. يسمح التصميم ذو القلب المنفصل بقياسات التيار غير الملامس من خلال تحريض المجال المغناطيسي دون فصل دوائر الكابلات لتركيب الأشعة المقطعية. تسمح هذه الطريقة بقياس تيار أكثر أمانًا وسهولة في التنقل.
معلمة كهربائية
| تكرر | 50-60 هرتز |
| المدخلات المقدرة | 5A-5000A |
| نطاق القياس | 10٪ In-130٪ In |
| الناتج المقدر | 0.333V (AC) أو 0-500mA |
| نسبة | ± 1.0 ％ |
| زاوية الطور | ≤ ± 90 دقيقة |
| قوة عازلة | 2.5 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V / 100MΩmin |
معلمة ميكانيكية
| قضية | الكمبيوتر / UL94-V0 |
| بكرة | PBT |
| النواة | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | －25 ℃ ～ ＋ 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | سلك UL1015 22AWG (سلك مزدوج) 2.0 م |
المميزات:
التطبيقات:

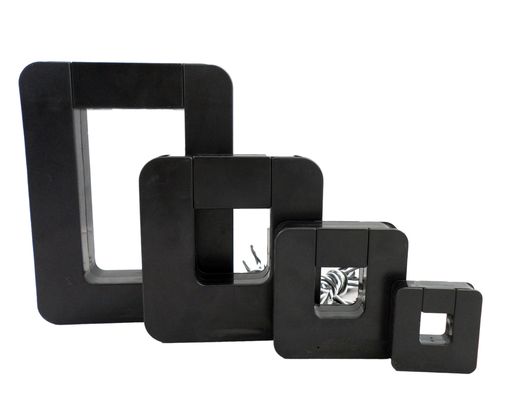

اختيار النوع
P / N | المدخلات المقدرة (أ) | الإخراج (مللي أمبير / V) | صحة | الأبعاد (مم / بوصة) | |||||
أ | ب | ج | د | هـ | |||||
SCTK751A | 5-200A (5،10،30،50،75،100،125،150،200) | 0-13.3 مللي أمبير 0.333 فولت | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751B | 10-400 أ (10،50،75،150،200،250،300،400) | 0-26.6 مللي أمبير 0.333 فولت | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751C | 50-630A (50،100،125،200،250،400،600،630) | 0-66.6 مللي أمبير 0.333 فولت | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
SCTK751D | 100-2000A (100،250،400،630،800A، 1000،2000) | 0-200mA 0.333 فولت | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
SCTK751E | 200-3000A (200،250،400،630،1500،2500،3000) | 0-300 مللي أمبير 0.333 فولت | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | |
SCTK751F | 400-5000A (400،800،1000،1500،2000،3000،5000) | 0-500 مللي أمبير 0.333 فولت | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
تعليمات الإستخدام
ملاحظات: يمكن تخصيص مواصفات المنتج
