تفاصيل المنتج:
شروط الدفع والشحن:
|
| مساهمة: | 0A-1000A | انتاج |: | 0.333VAC أو 0-5A |
|---|---|---|---|
| يقيس مدى: | 10٪ In-130٪ In | صحة: | 0.2、0.5、1.0 |
| لب مادة: | بيرمالوي | حسب الطلب: | نعم |
| تسليط الضوء: | انقسام النواة ct,محول نوع الانقسام الحالي |
||

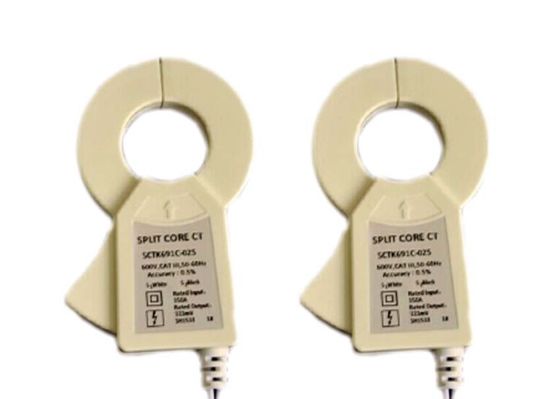

SCTK691C سلسلة محولات التيار المنفصلة الأساسية مع النطاق الحالي من 0mA إلى 1000A اختبار التيار أحادي الطور
سلسلة SCTK691C هي محولات تيار مثبتة ، يمكن تركيب CT على اللوحات الموجودة ، مثل مراكز التحكم أو مراكز التحميل ، لقياس أو مراقبة القوة الكهربائية ، ويمكن تركيب هذه CT دون إزالة الكابلات الموجودة لتسهيل التركيب
المميزات:
التطبيقات:
معلمة كهربائية
| تكرر | 50-2.5 كيلوهرتز |
| المدخلات المقدرة | 0.5 أ -630 أ |
| نطاق القياس | 10٪ In-130٪ In |
| الناتج المقدر | 0.333V (AC) أو 0-5A |
| نسبة | ≤ ± 0.2٪ |
| زاوية الطور | ≤ ± 10 دقيقة |
| قوة عازلة | 5.0 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V / 100MΩmin |
معلمة ميكانيكية
| قضية | الكمبيوتر / UL94-V0 |
| بكرة | PBT |
| الهيكل الداخلي | الايبوكسي |
| درجة الحرارة التشغيل | －25 ℃ ～ ＋ 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | طرف أو سلك UL1015 22AWG 1.5 م |
اختيار النوع
| P / N | المدخلات المقدرة (أ) | الإخراج (مللي أمبير / V) | صحة | الأبعاد (مم) | |||||
| أ | ب | ج | د | هـ | |||||
| SCTK691C-010 | 0.5-100A | 0.333 فولت / 0-50 مللي أمبير | 0.2،0.5،1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250 أ | 0.333 فولت / 0-100 مللي أمبير | 0.2،0.5،1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2،0.5،1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2،0.5،1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333 فولت / 0-500 مللي أمبير / 1 أمبير / 5 أمبير | 0.2،0.5،1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
