تفاصيل المنتج:
شروط الدفع والشحن:
|
| يتحول: | 1000: 1 ، 2000: 1 ، 2500: 1 ، 4000: 1 | إدخال: | 0A-3000A |
|---|---|---|---|
| تكرر: | 50-400 كيلو هرتز | انتاج |: | 0-10V (AC) أو 0-5A |
| صف دراسي: | 0.1 ، 0.2 ، 0.5 | قابل للتخصيص: | نعم |
| تسليط الضوء: | انقسام النواة ct,محول نوع الانقسام الحالي |
||

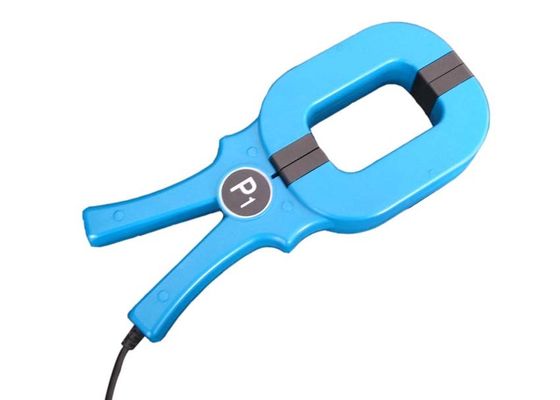

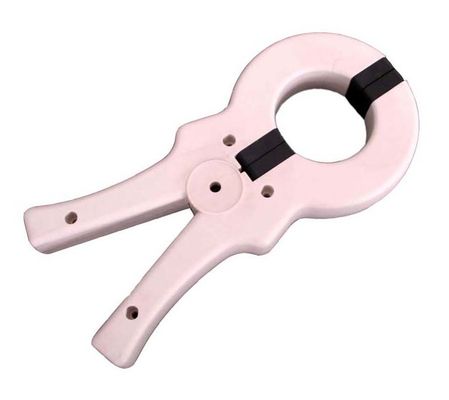

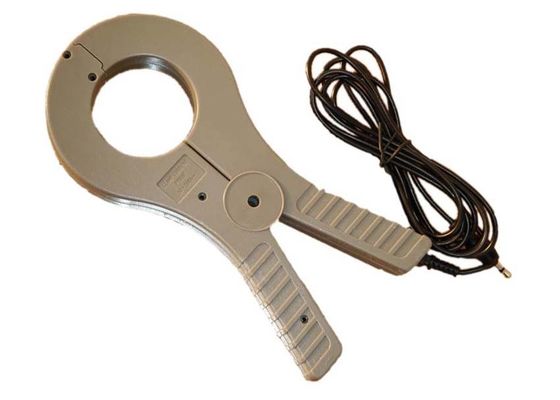

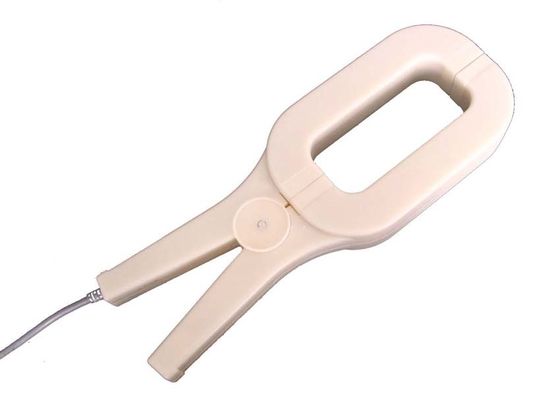

SCTK691 / 2 محول التيار المنفصل من سلسلة المشبك مع النطاق الحالي 100mA إلى 3000A اختبار التيار أحادي الطور
الميزات:
المواصفات الكهربائية:
معلمة كهربائية
| تكرر | 50-400 كيلو هرتز |
| المدخلات المقدرة | 5-3000A |
| نطاق القياس | 5٪ In-130٪ بوصة |
| الناتج المقدر | 0-10V (AC) أو 0-5A |
| نسبة | ≤ ± 0.1٪ |
| زاوية الطور | ≤ ± 10 دقيقة |
| قوة عازلة | 3.0 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V / 100MΩmin |
معلمة ميكانيكية
| قضية | ABS / UL94-V0 |
| بكرة | PBT |
| النواة | السيليكون الصلب / Permalloy |
| الهيكل الداخلي | برغي |
| اعمال بناء | برغي |
| درجة الحرارة التشغيل | －25 ℃ ～ ＋ 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | سلك 1015 / 22AWG (سلك مزدوج) 2.5 م |
اختيار النوع
| P / N |
المدخلات المقدرة (أ) |
صحة |
الأبعاد (مم) (ID-LWH) |
| SCTK691A-008 | 0-20A | 0.1،0.2،0.5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0.1،0.2،0.5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0.1،0.2،0.5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0.1،0.2،0.5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0.1،0.2،0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0.1،0.2،0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
ملاحظات: يمكن تخصيص مواصفات المنتج
