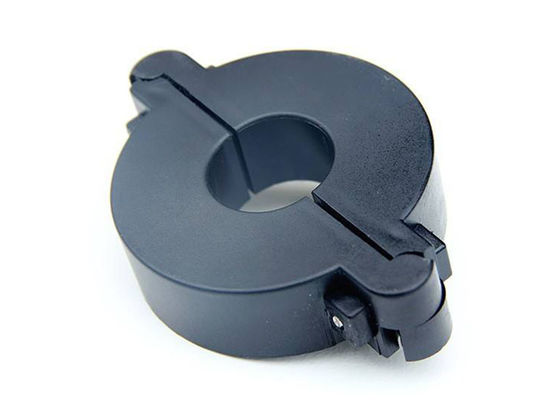

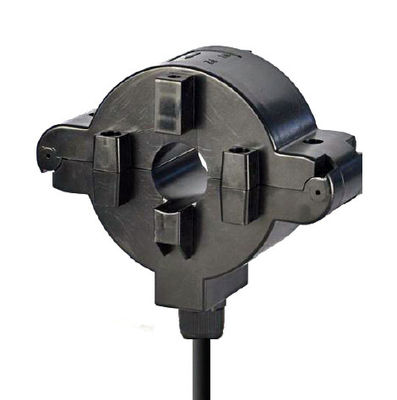

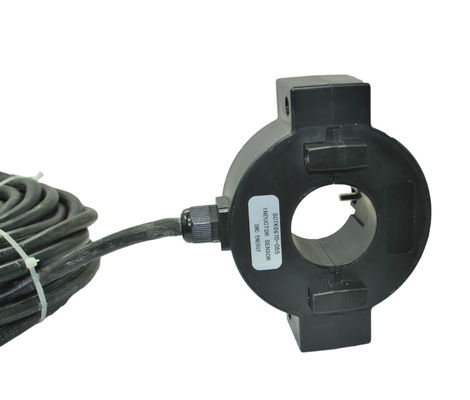

سلسلة SCTK667D 300A / 5A مستشعر التيار الانقسام الحلقي منخفض الجهد
تم تصميم محول التيار الانقسام النواة خصيصًا لتسهيل تركيبه في أعمال الشبكة الجديدة أو الموجودة بالفعل ، ويمكن تثبيته دون فتح أي كابل أو دائرة قضيب ناقل.يوفر المقاوم الداخلي الدقيق عبر اللف الثانوي لجهاز CT ناتج جهد كهربائي منخفض وآمن.تنطبق على القياس والمراقبة والحماية الحالية للأسلاك والمعدات الكهربائية. قياس التيار والطاقة للمحركات الكهربائية والإضاءة وضاغط الهواء ونظام التدفئة والتهوية ومعدات تكييف الهواء ونظام التحكم الآلي.جهاز مراقبة التيار والطاقة والطاقة.جهاز حماية التتابع.
سمات:
المعلمة الكهربائية
| تكرر | 50-60 هرتز |
| المدخلات المقدرة | 5A-300A |
| نطاق القياس | 1٪ In-120٪ In |
| الإخراج المقدر | 0-5A |
| نسبة | ≤ ± 0.1 ％ |
| زاوية الطور | ≤ ± 30 دقيقة |
| قوة عازلة | 2.5 كيلو فولت / 1 مللي أمبير / دقيقة واحدة |
| مقاومة العزل | DC500V / 100MΩmin |
معلمة ميكانيكية
| قضية | جهاز الكمبيوتر / UL94-V0 |
| بكرة | الكمبيوتر |
| جوهر | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| بناء | ربطة عنق |
| درجة الحرارة التشغيل | －25 ℃ ～ ＋ 75 ℃ |
| رطوبة العملية | ≤ 85٪ |
| اتصال الإخراج | سلك UL1015 22AWG (سلك مزدوج) 2.5 متر |
اختيار النوع
| ف / ن | المدخلات المقدرة (أ) | الإخراج (A) | صحة | أبعاد النافذة (مم) | |
| SCTK667D-025 | 50-400 أ | 1A / 5A | 0.5،1.0،3.0 | 25 | |
| SCTK667D-032 | 100-630 أ | 1A / 5A | 0.5،1.0،3.0 | 32 | |
| SCTK667D-045 | 100-1000 أمبير | 1A / 5A | 0.5،1.0،3.0 | 45 | |
| SCTK667D-055 | 100-1200 أ | 1A / 5A | 0.5،1.0،3.0 | 55 | |
| SCTK667D-065 | 100-1500 أ | 1A / 5A | 0.5،1.0،3.0 | 65 | |
| SCTK667D-080 | 200-2000 أ | 1A / 5A | 0.5،1.0،3.0 | 80 | |
| SCTK667D-100 | 500-3000 أ | 1A / 5A | 0.5،1.0،3.0 | 100 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
