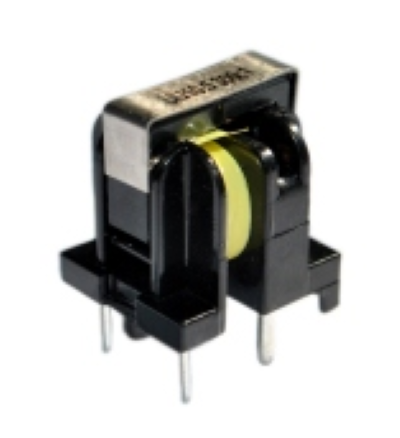

الـسلسلة ACST11محول الحماية الحالي يعتمدتصميم للفولبين المقسوم (إطار مقسم)، توفر أداء عزل ممتاز والمقاومة الكهربائية تصل إلى 3000 Vrmsوهو مناسب لتطبيقات مثل مراقبة التيار الوقائي، وأنظمة حماية الاختبار، والمراقبة الكهروكيميائية.
هذا المحول الحالي يتوافق معمعايير أنظمة العزل من الفئة B معتمدة من قبل ULيضمن التشغيل الآمن والموثوق به في البيئات الصناعية. تسمح بنيتها المدمجة بسهولة الاندماج في معدات محدودة المساحة.
سلسلة ACST11 تقدم خيارات نسبة الدوران المتعددة تتراوح من100 إلى 1500 دورة، مع نطاق الحثية الثانويةمن 40 إلى 6800 ميه هارت، ومعدل الحد الأقصى للتيار الأولي من12 A إلى 300 A، مما يتيح التكيف المرن مع مختلف متطلبات الاستشعار والقياس.
عزل UL من الفئة B مقاومة حرارية عالية، أداء موثوق به
قوة كهربائية 3000Vrmsعزل أمان ممتاز
تصميم البوبين المنقسمعزل محسن، سلامة أفضل
حزمة صغيرةتوفير مساحة لـ PCB
نطاق نسبة الدورانمن 100 إلى 1500 طن
الحثية الثانويةمن 40mH إلى 6800mH
الحد الأقصى للتيار الأساسي12A إلى 300A
| رقم الجزء | نسبة الدوران | الحد من الحرارة Ls (mH) | DCR Rs (Ω) Max | Pri التيار (A) Max | قطر الأسلاك الثابتة (ملم) |
|---|---|---|---|---|---|
| ACST11-101 | 100 | 40.0 | 1.1 | 300 | 0.25 |
| ACST11-151 | 150 | 90.0 | 2.0 | 280 | 0.23 |
| ACST11-201 | 200 | 160 | 3.5 | 270 | 0.20 |
| ACST11-301 | 300 | 360 | 7.5 | 250 | 0.17 |
| ACST11-501 | 500 | 750 | 19 | 190 | 0.14 |
| ACST11-701 | 700 | 1500 | 47 | 130 | 0.10 |
| ACST11-102 | 1000 | 3000 | 104 | 120 | 0.08 |
| ACST11-152 | 1500 | 6800 | 230 | 100 | 0.06 |
مراقبة تيار الحمايةحماية التيار الزائد في أنظمة الطاقة
أنظمة حماية الاختباراختبار جهاز حماية الإرسال
الرصد الكهروكيماويكشف التيار في العمليات الكهروكيميائية
معدات التحكم الصناعيةحماية المحرك ومراقبة الحالة
أنظمة إمدادات الطاقةإشعار التيار الحالي لمصدر الطاقة
السؤال: ما هو تصنيف العزل للمحول الحالي من سلسلة ACST11؟
أ:سلسلة ACST11 تتوافق مع نظام العزل من الفئة B المعتمد من قبل UL (درجة الحرارة 130 درجة مئوية) وتقدم قوة كهربائية منخفضة تصل إلى 3000 Vrms ،ضمان السلامة والموثوقية العالية في التطبيقات المتطلبة.
السؤال: ما هي مزايا تصميم الملفات المنقسمة؟
أ:هيكل الملفات المجزأة يحسن فصل العزل الأساسي من الثانوي، مما يعزز القدرة على تحمل الجهد. كما أنه يسهل عمليات التلف،مما يساعد على تقليل تعقيد التصنيع وتكلفة الإنتاج الإجمالية.
س: كيف أختار نموذج نسبة الدوران المناسب؟
أ:يجب أن يستند الاختيار إلى الحد الأقصى للتيار الأولي للتطبيق. على سبيل المثال، إذا كان الحد الأقصى للتيار هو 200 A، فمن المستحسن اختيارACST11-201 (مؤهلة حتى 270 A)لضمان هامش تصميم كاف وتشغيل موثوق به.
