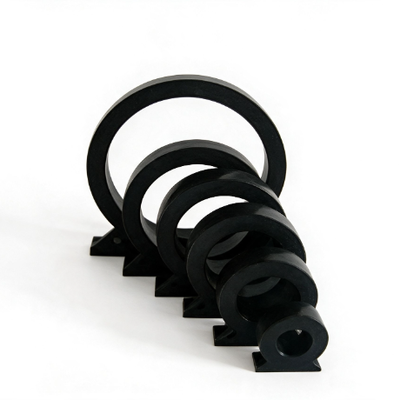

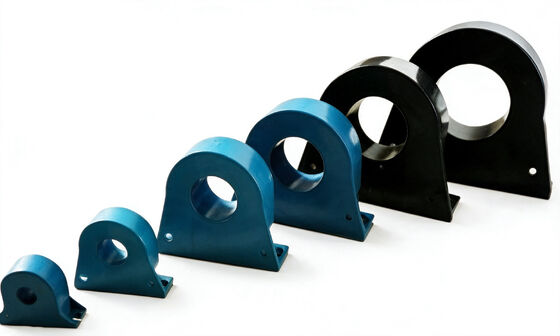

الـمحولات التيار المصغرة من سلسلة SCTمصممة لمراقبة الطاقة وتطبيقات الحماية.0-5000Aبمخرج من0-500mAالمنتج يستخدممعادلة المسمارالتصميم. النافذة الداخلية كبيرة ، مما يسمح للكابلات عالية التيار أو قضبان النحاس بالمرور مباشرة. التثبيت بسيط وسريع.المقاومة الدقيقة الداخلية متصلة بالتوازي مع الملف الثانوي، مما يوفر مخرجًا آمنًا منخفض الجهد. وهذا يوفر وقت التثبيت وتكاليفه.≤ ± 0.1%خطأ زاوية المرحلة:≤±5 دقائقيلبي متطلبات قياس عالية الدقة.ABS/UL94-V0مادة مضادة للاشتعال، والداخلية مصنوعة من عبوة البوكسي.الصلب الدائمأوالنانوكريستالمادة مناسبة للبيئات القاسية.أنظمة توزيع الطاقة,مراقبة المحركات,التحكم في الإضاءة,التكييف، وأنظمة التحكم في الأتمتة.
| السلسلة | المدخلات المسموح بها (A) | نسبة الدوران | نطاق القطر الداخلي (ملم) | الدقة |
|---|---|---|---|---|
| سلسلة SCT2091 | 0-1000 | 10001 / 10000:1 | 12-50 | 0.102 |
| سلسلة SCT2811C | 0-2000 | 10001 / 10000:1 | 12-72 | 0.102 |
| سلسلة SCT2811B | 25-300 | 1000:1 | 25-300 | 0.102 |
س: ما هو معدل دقة هذا المحول؟
ج:سلسلة SCTيقدم دقة نسبة≤ ± 0.1%وخطأ زاوية المرحلة≤±5 دقائقهذه هي فئة عالية الدقة. وهي مناسبة لمراقبة الطاقة وقياس الطاقة وتطبيقات حماية المرور التي تتطلب دقة قياس عالية.
س: ما هو هيكل التغذية ذات الدورة الواحدة؟ ما الذي يجب ملاحظته أثناء التثبيت؟
ج: إن هيكل التغذية ذات الدورة الواحدة يعني أن الكابل المقياس أو شريط الحافز النحاسي يمر مباشرة عبر النافذة الوسطى للمحول. لا توجد حاجة لتلف الملفات حول المحول.أثناء التثبيت، تأكد من أن الموصل المقاس يمر عبر وسط النافذة للحصول على أفضل دقة في القياس. يجب أن يتطابق حجم النافذة مع الكابل أو شريط القياس.
السؤال: لماذا الخروج الثانوي منخفض الجهد؟
ج: يتم توصيل التلفيف الثانوي بالتوازي مع المقاومة الداخلية الدقيقة. وهذا يحول إشارة التيار إلى إشارة انخفاض الجهد (≤0.5 فولت), ضمان سلامة المشغلين ومعدات القياس المرتبطة. هذا التصميم يلغي أيضا الحاجة إلى المقاومات العينات الخارجية، وتوفير وقت التثبيت والتكلفة.
