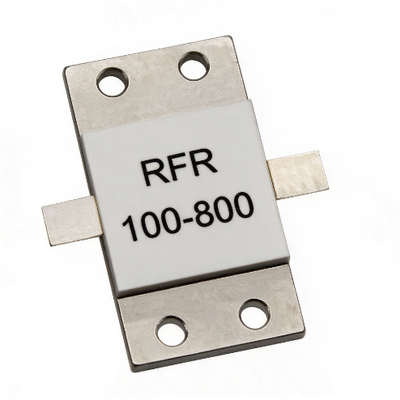

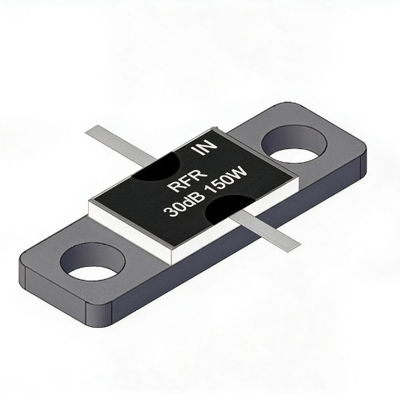

هذه السلسلة منالمقاومات الراديويةمصممة لدورات الطاقة عالية التردد. تستخدم مواد الركائز AlN (نتريد الألومنيوم) أو Al2O3 (أكسيد الألومنيوم)يقدم استقرارًا حراريًا ممتازًا واستقرارًا حراريًاالمعوقة القياسية هي 50Ω. يغطى نطاق الطاقة 2W إلى 800W. نطاق التردد DC إلى 18GHz. تتوفر أنواع حزم متعددة ، بما في ذلك أنماط تركيب الشريحة والرصاص والفلانج.هذه تتكيف مع مختلف متطلبات تخطيط دائرة RFيتم استخدامها على نطاق واسع في محطات قاعدة الاتصالات ومعدات الاختبار والقياس ومضخات الطاقة والمعزولات.
| السلسلة | نوع الحزمة | نطاق الطاقة (W) | عائق (Ω) |
|---|---|---|---|
| سلسلة CT | جبل الشريط | 2-800 | 50 |
| سلسلة CR | رقاقة (SMD) | 0.2-150 | 5-3000 |
| سلسلة T | مدعومة | 20 إلى 300 | 50 |
| سلسلة R | مدعومة | 20 - 250 | 5-3000 |
| سلسلة | مدعومة | 100-250 | 50 |
| سلسلة TX | جبل الشريط | 2-800 | 50 |
| سلسلة RX | جبل الشريط | 20 - 250 | 5-3000 |
| سلسلة AX | جبل الشريط | 100-250 | 50 |
| سلسلة الـ QB | جبل الشريط | - | - |
س: ما هي مزايا الركيزة AlN بالمقارنة مع Al2O3؟
الجواب: يقدم AlN (نتريد الألومنيوم) توصيلًا حراريًا أعلى (حوالي 170W / mK) ، مما يوفر تبديدًا حراريًا أفضل لتطبيقات RF عالية الطاقة.Al2O3 (أكسيد الألومنيوم) أقل تكلفة ومناسب لتطبيقات الطاقة الصغيرة والمتوسطةكلاهما يقدم عزل جيد واستقرار حراري. يعتمد الاختيار على مستوى الطاقة وميزانية التكلفة.
س: ما هو تأثير VSWR على أنظمة RF؟
الجواب: كلما اقترب VSWR من 1:1، كلما كان مطابقة المعوقة أفضل ، مما أدى إلى انعكاس إشارة أقل وكفاءة نقل طاقة أعلى. تقدم هذه السلسلة VSWR منخفضة تصل إلى 1.20:1، مما يضمن مطابقة المعوقة الممتازة عبر نطاق ترددي واسع ويقلل من انعكاس الإشارة وفقدان الطاقة.
س: كيفية اختيار القوة المسموح بها للإنهاءات؟
ج: يجب أن تكون الطاقة التصنيفية للنهاية 1.5 إلى 2 أضعاف الطاقة الفعلية للراديو الراديوي لضمان التشغيل الموثوق به على المدى الطويل.وينبغي أيضا أن تنظر في درجة حرارة البيئة وظروف تبديد الحرارةعند التشغيل فوق 70 درجة مئوية ، يلزم تخفيض الطاقة حسب منحنى تخفيض الطاقة. تغطي هذه السلسلة 2W إلى 800W لتلبية متطلبات الطاقة المختلفة.
س: ما هي أنواع الحزم المدعومة لهذه السلسلة؟

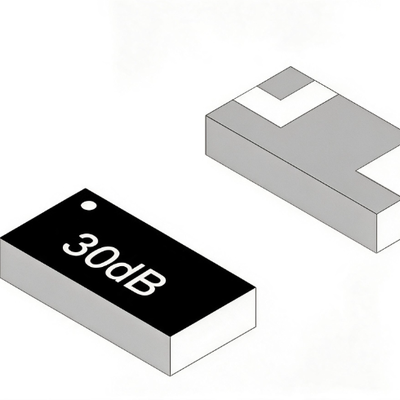

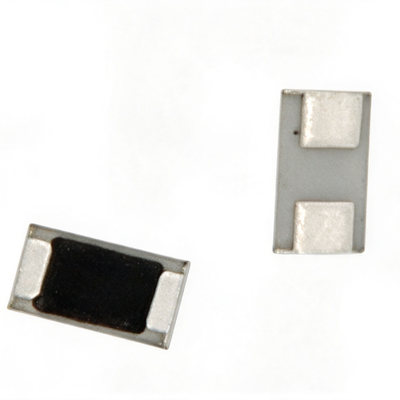

ج: يتم دعم ثلاثة أنواع من الحزم: الشريحة (SMD) ، والرصاص ، وجبل الشريحة. نوع الشريحة مناسب لخطوط إنتاج SMT الآلية. نوع الرصاص مناسب لللحام اليدوي والنموذج الأولي.يوفر جبل اللحاء أفضل تبديد الحرارة وهو مناسب لتطبيقات عالية الطاقة.
