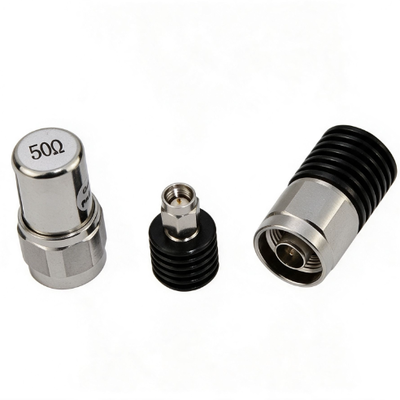

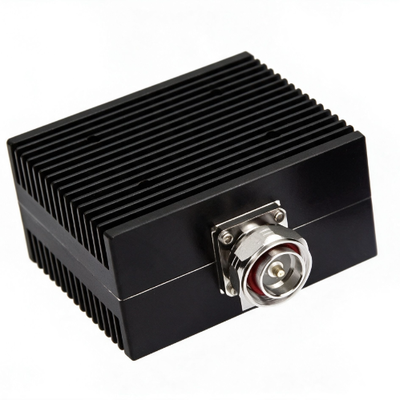

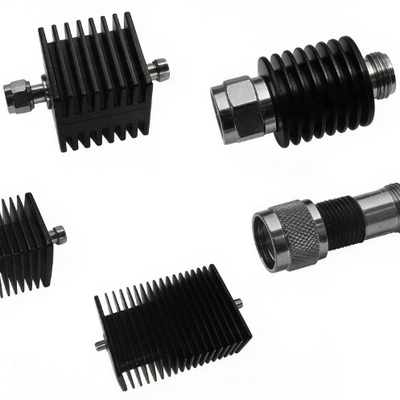

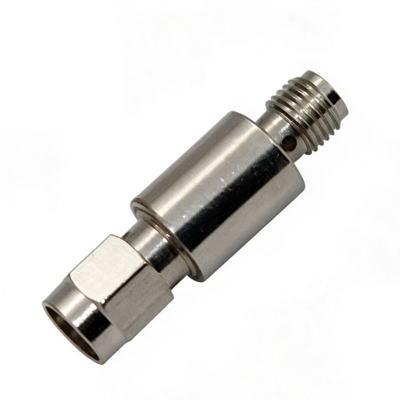

هذه السلسلة منأجهزة التخفيف الثابتة المتجانسةتم تصميم هذا البرنامج لنظم الترددات الراديوية / الميكروويف. DC إلى 67GHzتغطي نطاق الطاقة2W إلى 1000Wالمعوقة القياسية هي50Ωيقدم المنتج أنواع متعددة من الموصلات، بما في ذلك1.85ملم,2.4ملم,2.92ملم,3.5ملم,SMA,SSMP,ن,الـ TNC، و7/16 (DIN)ويتم تكييفها مع مختلف معدات الاختبار والقياس وأنظمة الاتصال.تصميم VSWR المنخفضيضمن مطابقة المعوقة الممتازة، والحد من انعكاس الإشارة وفقدان الطاقة.الاختبار والقياس,محطات قاعدة الاتصالات,مكبرات الطاقة، وأنظمة اختبار الشيخوخة متعددة القنوات.
نطاق التردد DC إلى 67GHz
نطاق الطاقة من 2W إلى 1000W
المعوقة القياسية 50Ω
VSWR المنخفض تعادل معوق ممتاز
أنواع متعددة من الاتصالات متاحة
قيم الضعف عالية الدقة
درجة حرارة التشغيل من -55°C إلى +125°C
متوافقة مع RoHS تلبي المعايير البيئية
| السلسلة | نوع الجهاز | نطاق التردد | نطاق الطاقة (W) | عائق (Ω) | VSWR (ماكس) |
|---|---|---|---|---|---|
| سلسلة 18 - 1.85 ملم | 1.85ملم | DC-67GHz | 2-10 | 50 | 1.25-150 |
| سلسلة 18 - 2.4 ملم | 2.4ملم | DC-50GHz | 2-20 | 50 | 1.25-150 |
| سلسلة 18 - 2.92 ملم | 2.92ملم | DC-42GHz | 1-50 | 50 | 1.20-142 |
| سلسلة 18 - SMA/3.5mm | SMA / 3.5 ملم | DC-26.5GHz | 1-100 | 50 | 1.20-140 |
| سلسلة 18 - N | ن | DC-18GHz | 2-300 | 50 | 1.20-145 |
| سلسلة 18 - TNC/7/16 | TNC / 7/16 | DC-6GHz | 25-1000 | 50 | 1.25-140 |
أنظمة الاختبار والقياس بالأشعة الراديوية
تطابق طاقة محطة القاعدة للاتصالات
مراحل خروج مكبر الطاقة
محطات الاتصالات عبر الأقمار الصناعية
أنظمة فرعية اختبار الشيخوخة متعددة القنوات
حمولات الهوائية المزيفة
منافذ تطابق أجهزة الميكروويف
س: ما هو الفرق بين الضعف الثابت والانتهاءات؟
ج: تستخدم أجهزة التخفيف الثابتة لتقليل قوة الإشارة بنسب دقيقة (على سبيل المثال ، 3dB ، 6dB ، 10dB ، 20dB ، 30dB ، 40dB ، 50dB ، 60dB ، إلخ).وهي تستخدم عادة لضبط الطاقة ومطابقة مستوى الإشارةيتم استخدام الطرفين بشكل رئيسي لاستيعاب طاقة الإشارة ومطابقة المعوقة لمنع انعكاس الإشارة. غالبًا ما يتم استخدامها كمحمولات وهمية للهوائي أو منافذ مطابقة لأجهزة متعددة الموانئ.
س: كيف تختار نوع المكونات المناسب؟
الجواب: يعتمد اختيار المكونات بشكل رئيسي على تردد التشغيل والطاقة وتوافق النظام.1.85ملميدعم ما يصل إلى 67GHz.2.4ملميدعم حتى 50GHz.2.92ملميدعم ما يصل إلى 42GHz.3.5ملميدعم حتى 26.5GHz.SMA/N/TNCدعم ما يصل إلى 18 غيغاهرتز. تتطلب الترددات العالية حجم المرفق الأصغر. عند الاختيار، تأكد من أن نوع المرفق يتطابق مع منافذ المعدات الخاصة بك.
س: ما هو تأثير VSWR على النظام؟
الجواب: كلما اقترب VSWR من1:1، كلما كان مطابقة المعوقة أفضل ، مما أدى إلى انعكاس إشارة أقل وكفاءة نقل طاقة أعلى. يؤدي ارتفاع VSWR إلى انعكاس الإشارة وزيادة فقدان الطاقة ،ويمكن أن يضر حتى مكونات مكبر الطاقةهذه السلسلة تقدم VSWR منخفضة1.20:1يضمن أداء ممتاز لمطابقة المعوقات.
س: ما هو الفرق بين القوة القصوى والقوة المتوسطة؟
أ:متوسط الطاقةيشير إلى قدرة معالجة الطاقة على المدى الطويل في ظل ظروف الموجة المستمرة (CW).القوة القصوىيشير إلى الطاقة الفورية التي يمكن التعامل معها في ظل ظروف النبض. الطاقة القصوى عادة ما تكون أعلى بكثير من الطاقة المتوسطة ولكنها محدودة بعرض النبض ودورة العمل. عند الاختيار ،فكر في كل منهما بناءً على نوع الإشارة (CW أو نبض).
