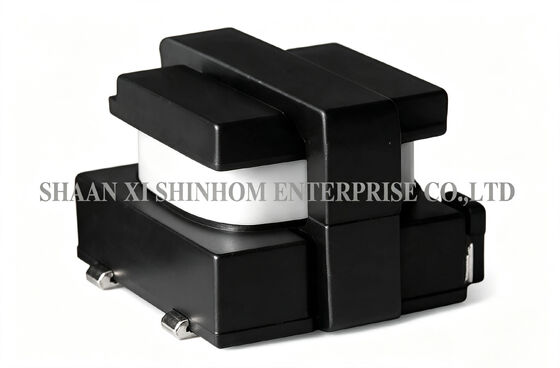

تتميز محولات التيار عالية التردد من نوع SMD من السلسلة CT02 بتصميم الحد الأدنى للحجم. الحد الأقصى للتيار المقنن هو 18 أمبير. نطاق التردد هو 1 كيلو هرتز إلى 1 ميجا هرتز. تتوفر خمسة خيارات قياسية لنسبة اللفات: 1:50، 1:100، 1:150، 1:200، و 1:300، وهي مناسبة لمتطلبات دقة الكشف المختلفة. اختبار جهد التحمل: 1500 فولت تيار متردد، مما يضمن عزلًا آمنًا من الجهد العالي إلى الجهد المنخفض. يتوافق مع معايير UL94V-0 لمقاومة اللهب. المواصفات الكهربائية تستند إلى الاختبارات عند درجة حرارة محيطة 25 درجة مئوية. يُعرّف التيار المقنن بأنه قيمة التيار التي يسبب فيها التيار الأساسي بالإضافة إلى التيار المنعكس الثانوي (تحويل نسبة اللفات) ارتفاعًا في درجة الحرارة بمقدار 40 درجة مئوية. يُستخدم على نطاق واسع في محولات AC-DC/DC-DC، ومحولات POL (نقطة التحميل)، ودوائر التحكم في التيار عالي التردد، وتطبيقات اختبار التيار النبضي. يُعرّف التيار المقنن بأنه قيمة التيار التي يسبب فيها التيار الأساسي بالإضافة إلى التيار المنعكس الثانوي (تحويل نسبة اللفات) معًا ارتفاعًا في درجة الحرارة بمقدار 40 درجة مئوية، تم اختباره عند درجة حرارة محيطة 25 درجة مئوية. في التطبيقات الفعلية، تأكد من أن إجمالي التيار لا يتجاوز القيمة المقننة، وتأكد من أن درجة حرارة المكون (درجة الحرارة المحيطة + ارتفاع درجة الحرارة) لا تتجاوز 130 درجة مئوية.أصغر بصمة
س: ما هي مزايا الحد الأدنى لحجم العبوة لسلسلة CT02؟
يجعل تصميم الحد الأدنى للحجم السلسلة CT02 مناسبة بشكل خاص لتصميمات الطاقة المدمجة ذات المساحة المحدودة، مثل محولات POL (نقطة التحميل)، ووحدات الطاقة للأجهزة المحمولة، وتخطيطات لوحات الدوائر المطبوعة عالية الكثافة. إنها تمكن من استشعار التيار بدقة والتحكم في التغذية الراجعة ضمن مساحة محدودة.
ج: يُعرّف التيار المقنن بأنه قيمة التيار التي يسبب فيها التيار الأساسي بالإضافة إلى التيار المنعكس الثانوي (تحويل نسبة اللفات) معًا ارتفاعًا في درجة الحرارة بمقدار 40 درجة مئوية، تم اختباره عند درجة حرارة محيطة 25 درجة مئوية. في التطبيقات الفعلية، تأكد من أن إجمالي التيار لا يتجاوز القيمة المقننة، وتأكد من أن درجة حرارة المكون (درجة الحرارة المحيطة + ارتفاع درجة الحرارة) لا تتجاوز 130 درجة مئوية.
