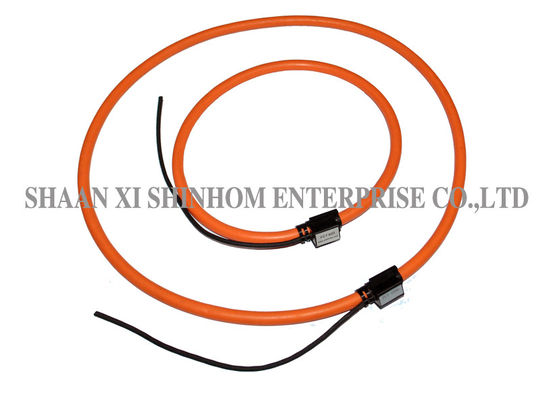

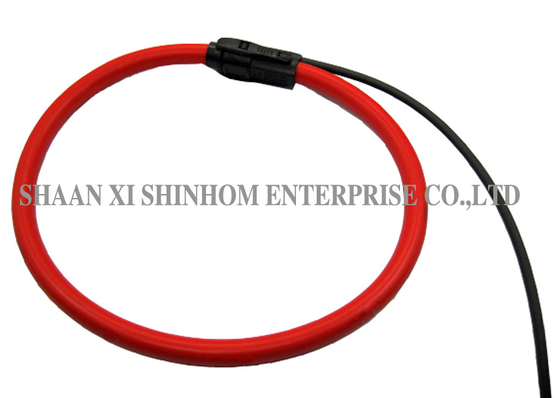

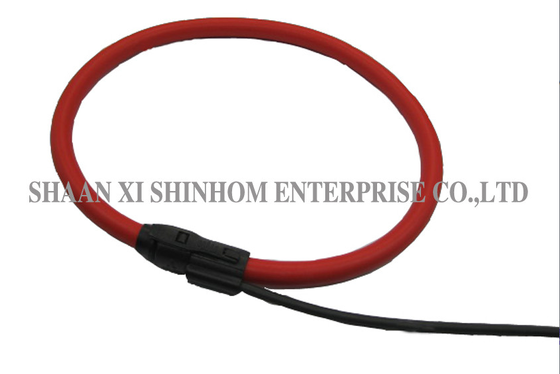

هذاجهاز استشعار تيار Rogowski المرن منقسم النواةهو جهاز استشعار للتيار المتردد مصمم للتثبيت الدائم. وهو يجمع بين لفائف استشعار Rogowski رقيقة ومرنة مع مكيف إشارة ، مما يوفر قياسًا دقيقًا للتيار الحقيقي RMS.المنتج مناسب لقياس التيار من مستوى آمبر إلى مئات الكيلومبيراتإن الخطيّة العالية والتصميم بدون جوهر يوفرون استجابة تردديّة واسعة، مناسبة للمحتوى الهارمونيّ والقياس العابر.يمكن لف تصميم القلب المتقسم المرن حول الموصلات الكبيرة أو غير النظامية، مما يجعله مناسبًا للتركيبات المحدودة في المساحة.التثبيت غير الغازي لا يستقطب الطاقة من الدائرة الرئيسية.لديه قدرة قوية على مكافحة الإفراط،و الدوائر المفتوحة الثانوية لا تشكل أي خطريستخدم على نطاق واسع في مراقبة التيار العالي ، وقياس موجة التيار المباشر ، ومراقبة الهرمونية والمرورية ، ومراقبة جودة الطاقة ، ومقاييس الطاقة الإلكترونية ، ومراقبة الطاقة ، وحماية المرور ،والإدارة المتناغمة.
| النموذج | ZRC-50 | ZRC-100 | ZRC-150 | |
| الطول | 214ملم | 375ملم | 535ملم | |
| حجم النافذة | 50ملم | 100ملم | 150ملم | |
| التيار المسموح به | 600A | 1000A | 3000A | |
| الوزن | حوالي 100-120 غرام | |||
| النسبة | معايرة |
100mV/kA@50Hz 85mV/kA@50Hz 50mV/kA@50Hz |
||
| غير معايرة | 105mV/kA@50Hz | |||
| اقرأ بدقة |
معايرة <0.5٪ (الموقف المركزي،25 درجة مئوية) عدم معايرة < 5% ((الموقف المركزي،25 درجة مئوية) |
|||
| الحد الأقصى للتيار القابل للقياس | 100kA | |||
| مقاومة الملف | من 100 إلى 250Ω | |||
| قطاع الملف | 8 ملم | |||
| طول الرصاص | 2 متر | |||
| الحرارة | 200ppm/C غير معايرة | |||
| معايرة 400ppm/C | ||||
| خطأ في الموقع | ± 1% كحد أقصى | |||
| الناتج 0A ((صفر الانجراف) | ≤0.1mV | |||
| خطأ المرحلة | ≤0.5 درجة | |||
| خطية | ± 0.2% من القراءة | |||
| عرض النطاق | من 1 هرتز إلى 100 كيلو هرتز ((-3 ديسيبل) | |||
| درجة حرارة العمل | -30°C إلى +80°C | |||
| درجة حرارة التخزين | -40°C إلى +90°C | |||
| متطلبات أخرى، يرجى الاتصال بنا لOEM. | ||||
هنا مجموعة متنوعة من المواصفات لكى تختار منها
س: ما هو الفرق بين لفائف روجوفسكي ومحول التيار التقليدي (CT) ؟
أ:يستخدم لفائف روجوفسكي هيكل جوي بدون جوهرة مغناطيسية. ليس لديها مشكلات تشبع النواة ، مما يوفر خطية عالية للغاية ومدى ديناميكي واسع للغاية.لفة Rogowski أيضا لا يمثل أي خطر من الجهد العالي عندما تكون الثانوية مفتوحة، مع القدرة القوية على مكافحة الإفراط. تحتوي CT التقليدية على قلب حديدي وتعاني من مشاكل التشبع عند التيارات المنخفضة والعالية على حد سواء ، مع نطاق ديناميكي محدود.الدوائر المفتوحة الثانوية يمكن أن تنتج فولتات عالية خطرة.
س: ما هي مزايا لفكرة روجوفسكي المرنة في قياس التيار العالي؟
أ:لفائف روجوفسكي المرنة خفيفة الوزن وقابلة للانحناء. ويمكن لفها حول الموصلات الكبيرة أو غير المنتظمة ، مما يجعلها مناسبة للتركيبات ذات المساحة المحدودة.بالمقارنة مع CT القاسية التقليدية، يقدم التصميم المرن عملية تركيب أسهل ، وهو مناسب بشكل خاص لمشاريع التجديد والتطبيقات التي لا يمكن فيها إيقاف الطاقة.
س: ما هو تأثير التصميم بدون قلب على استجابة التردد؟
أ:التصميم بدون قلب يلغي تأثيرات تشبع النواة والإستريس، مما يوفر استجابة ترددية واسعة من تردد الخط إلى ترددات عالية.وهي مناسبة بشكل خاص لقياس محتوى الهرمونية والإشارات العابرة السريعة، مما يجعلها الخيار المثالي لمراقبة جودة الطاقة.
س: ما هي سلامة لفائف روجوفسكي فيما يتعلق بالتحميل الزائد والدائرة المفتوحة؟
أ:لفائف روجوفسكي هيكل جوهري بدون مشاكل في تشبع الجوهر. الإفراط في التيار الكبير على المدى القصير لن يضر الجهاز.لذلك الدائرة المفتوحة لا تشكل خطرا على الجهد العاليلضمان التشغيل الآمن والموثوق به.
