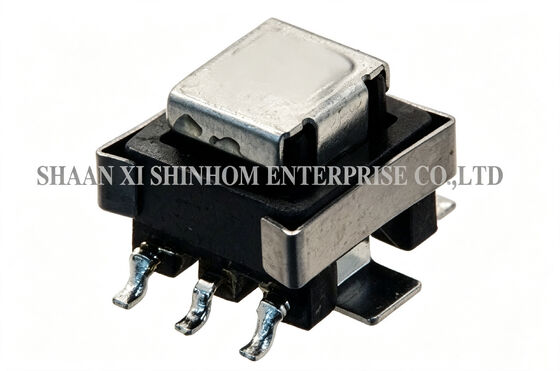

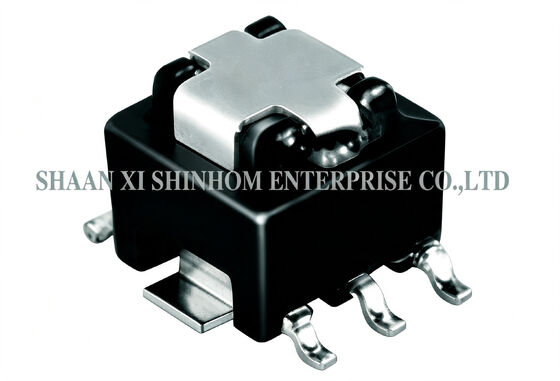

محول تيار عالي التردد SMD من سلسلة ACSTE50
إن محول التيار عالي التردد SMD من سلسلة ACSTE50 مصمم لتطبيقات قياس الطاقة بالتيار المتردد ومراقبة الطاقة والحماية. يستخدم المنتج قلب عالي التردد و تغليف SMD. يدعم نطاق استجابة تردد واسع من 50 كيلو هرتز إلى 1 ميجا هرتز. الحد الأقصى لتيار الاستشعار هو 50 أمبير. يوفر التغليف الإيبوكسي أداءً ممتازًا ضد التداخل المغناطيسي، مما يضمن قياسًا دقيقًا ومستقرًا في البيئات الكهرومغناطيسية المعقدة. يتحمل 2000 فولت تيار متردد (من الأولي إلى الثانوي)، مما يضمن السلامة والموثوقية. يتم إخراج القياس الثانوي عند الدبوس 1-3. تدعم طرق اللحام كلاً من اللحام الموجي و لحام إعادة التدفق، متوافقة مع خطوط إنتاج SMT الآلية. يستخدم على نطاق واسع في عدادات الطاقة بالتيار المتردد، و محولات الطاقة، و وحدات RTU الطرفية عن بعد، و محولات التيار للحماية، و أنظمة المراقبة الإلكترونية،
الميزات:
التطبيقات:
المعلومات الفنية:
ملاحظات: يمكن تخصيص مواصفات المنتج
الأسئلة الشائعة
س: ما هو نطاق استجابة التردد لهذا المحول؟
ج: نطاق تردد التشغيل هو 50 كيلو هرتز إلى 1 ميجا هرتز. إنه مناسب لاستشعار تيار إمدادات الطاقة بالتبديل عالي التردد، وقياس الطاقة عالي التردد، وتطبيقات مراقبة الطاقة عالية التردد. تردد الاختبار هو 10 كيلو هرتز (0.1 فولت تيار متردد فعال) لضمان دقة القياس ضمن نطاق التردد المقدر.
س: الحد الأقصى لتيار الاستشعار هو 50 أمبير. كيف نفهم الـ 20 أمبير المذكورة في شروط الاختبار؟
ج: الحد الأقصى لتيار الاستشعار البالغ 50 أمبير هو قدرة التيار القصوى التي يمكن للمنتج التعامل معها. الـ 20 أمبير المذكورة في المعلومات الفنية هي قيمة مرجعية في ظل ظروف الاختبار (الحد الأقصى لتيار الاستشعار: 20 أمبير). بالنسبة لتيار التشغيل المستمر المقدر، يرجى الرجوع إلى ورقة البيانات. عند الاختيار، نوصي باختيار النموذج المناسب بناءً على تيار التشغيل الفعلي الخاص بك.
س: ماذا يمثل اختبار تحمل الجهد 2000 فولت تيار متردد؟
ج: اختبار تحمل الجهد 2000 فولت تيار متردد يعني أن الملفات الأولية والثانوية يمكن أن تتحمل 2000 فولت تيار متردد دون انهيار. هذا يضمن عزلًا آمنًا من الجهد العالي إلى الجهد المنخفض. إنه مناسب للتطبيقات ذات متطلبات السلامة العالية مثل أنظمة الطاقة.
