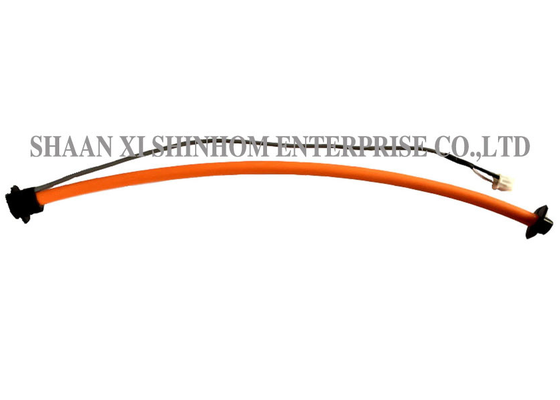

هذاجهاز استشعار تيار Rogowski المرنمصممة لمراقبة التيار العالي وتطبيقات قياس الطاقة.تكنولوجيا الملفات الهوائية المتقدمةوهيكل مرن، تتكيف مع الموصلات الأساسية بأحجام مختلفة.المنتج يقدمحساسية عالية,دقة عالية، وخطية ممتازة، مع مقاومة قوية لتداخلات المجال المغناطيسي الخارجي. يمكن أن تعمل بشكل مستقر على المدى الطويل في بيئات العمل القاسية (درجة الحرارة والرطوبة و EMI).يستخدم على نطاق واسع فيقياس الطاقة,مراقبة الحالة,القياس الموزع,حماية الإرسال، ومراقبة التيار عالي الجهدإنه خيار مثالي لقياس التيار العالي وتحليل جودة الطاقة.
الخصائص
التطبيقات
المواصفات
| التيار الاسمي (rms) | 10A-100KA |
| الناتج | mV (بدون المدمج) |
| 0-5 فولت AC ((مع المدمج) | |
| إمدادات الطاقة | 9 فولت |
| طول الملف | 20cm-200cm |
| أنبوب | مادة UL |
| أسلاك رصاص | كابل محمي |
| الجهد العازل | 3500 فولت |
| درجة حرارة العمل | -25 درجة مئوية - +70 درجة مئوية |
| التكرار | 1 هرتز إلى 1 ميغاهرتز |
| الدقة | ± 1% |
هنا مجموعة متنوعة من المواصفات لكى تختار منها
الأسئلة الشائعة
س: ما هي دقة وخطية لفكرة روجوفسكي؟
أ:هذه الملفوفة Rogowski تقدم دقة من< 1%وخطية± 0.2%(في حدود 10٪ إلى 100٪ من نطاق التيار الاسمي) ، مما يضمن قياس التيار بدقة عالية عبر النطاق الكامل ، مناسب لتطبيقات قياس الطاقة ومراقبة الدقة.
س: ما هو تحول المرحلة لهذا المنتج؟
أ:عند تردد الخط 50/60 هرتز، تحول المرحلة هو< 1°(عادة < 0.5 درجة). يضمن تحول المرحلة المنخفض قياس القوة الدقيق ، وهو مناسب لتحليل جودة الطاقة وقياس الطاقة.
س: هل هذا المنتج حساس لموقع الموصل والمجالات المغناطيسية الخارجية؟
أ:حساسية موقف القائد هي± 2 ٪ ماكس، وتأثير المجال المغناطيسي الخارجي هو± 1.5% أقصىهذا يشير إلى أن لفائف Rogowski لديها مقاومة جيدة لتغيرات موقع الموصل وتداخلات المجال المغناطيسي الخارجي ، مما يضمن قياسا مستقرا وموثوق به.
