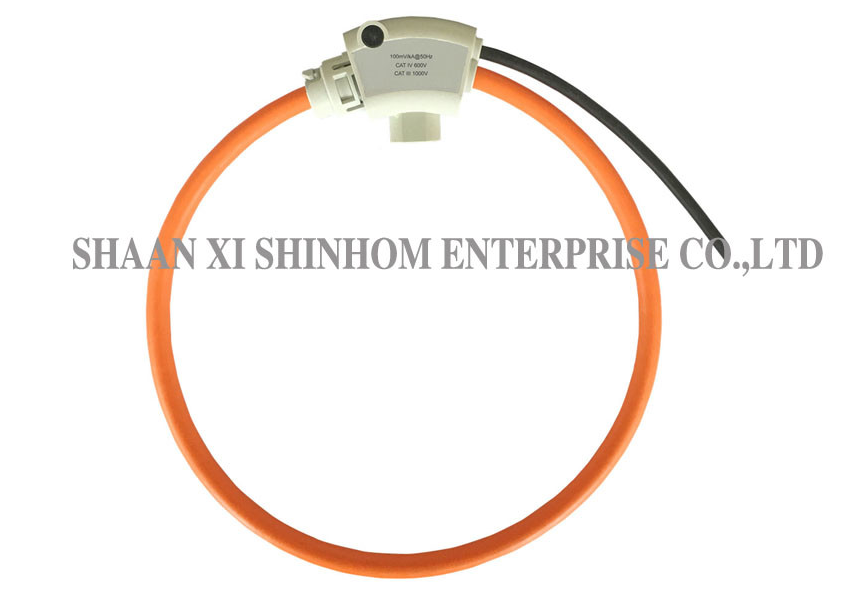

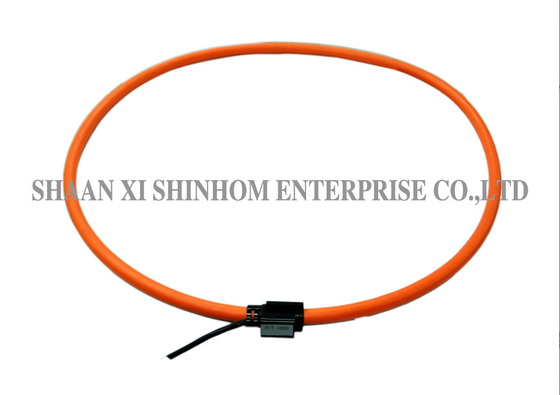

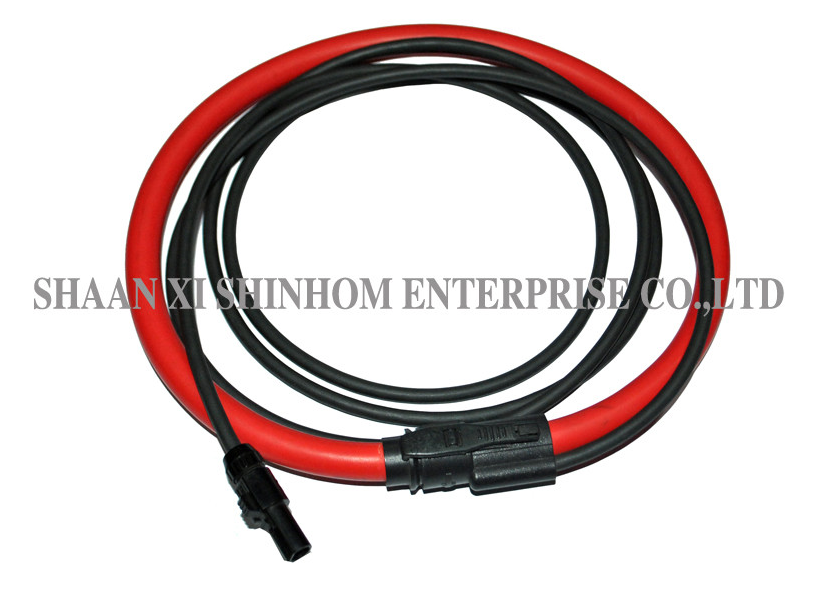

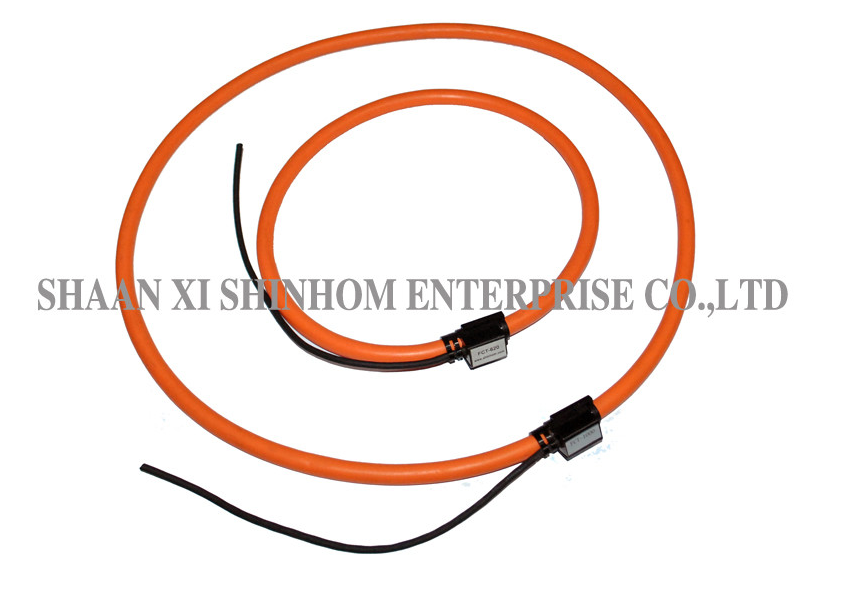

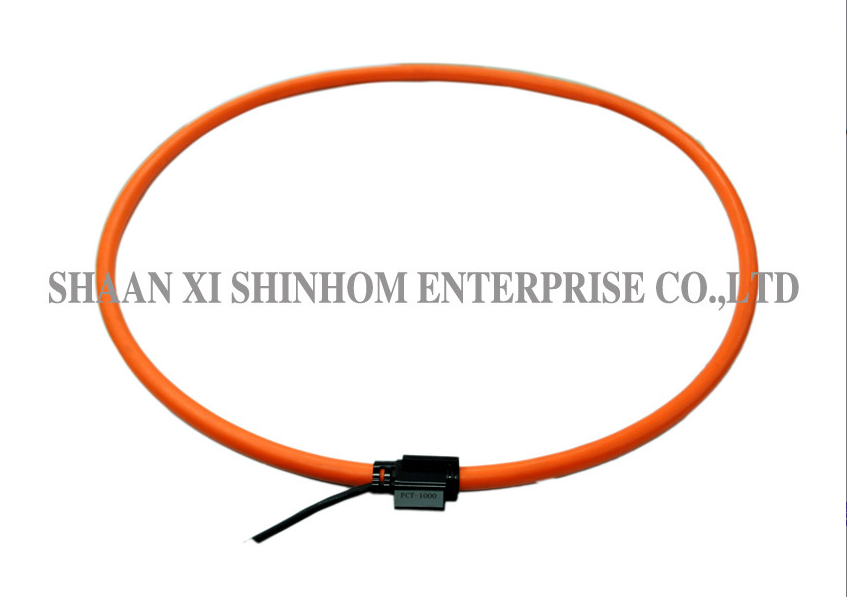

هذاالمحول المرن لتيار Rogowskiهو جهاز استشعار للتيار المتردد مصمم للتثبيت الدائم. وهو يجمع بين لفائف استشعار Rogowski رقيقة ومرنة مع مكيف إشارة ، مما يوفر قياسًا دقيقًا للتيار الحقيقي RMS.يقدم المنتج خطية عالية ومدى ديناميكي واسع. التصميم المرن للقلب المنقسم يسمح بالتركيب السريع دون قطع الدائرة ، ويتكيف مع الموصلات الكبيرة أو غير المنتظمة. لا يوجد خطر ثانوي للدائرة المفتوحة ،ولديها قدرة قوية على مكافحة الإفراط في الحملالقياس غير الغازي لا يستقطب الطاقة من الدائرة الرئيسية. يوفر المستشعر اتساق قياس ممتاز بغض النظر عن موقع الموصل داخل الملف،مع رفض أفضل للتداخلات الحالية الخارجيةيستخدم على نطاق واسع في مراقبة التيار العالي ، ومراقبة جودة الطاقة ، والتحليل الهارموني ، ومراقبة الطاقة ، وحماية المرور.
الخصائص
التطبيقات
المواصفات
| المحول | ||
| طول الملف: | 210/350/420/510/600/800ملم | |
| القطر الداخلي: | 60/103/125/155/180/245mm (± 10٪) | |
| قطر قطري للملف: | 6.5±0.2 ملم/8±0.2 ملم/10±0.2 ملم | |
| التثبيت: | حامل السيوف | |
| المواد: | البلاستيك الحراري UL94-V0 | |
| الملف: الأسود، الأحمر، الأصفر، الأزرق (يمكن تخصيص لون آخر) | ||
| اللون: | وحدة الإغلاق: أسود | |
| كابل الاتصال | ||
| النوع: | كابل (مع محطة ثلاثية الأسلاك) | |
| الكابل + BNC/O الجهاز اللاصق الواجهة | ||
| الطول: | 3000 ملم (معياري) ، يمكن تخصيص طول آخر. | |
| المواد: | Xy23/0.1 Ts/2C+A+B | |
| اللون: | البرتقالي الأسود | |
| الخصائص الكهربائية | ||
| مستوى الإخراج (RMS): | 40mV/1000A @ 50Hz | |
| 80mV/1000A @ 50Hz | ||
| 100mV/1000A @ 50Hz | ||
| الدقة: | الفئة 1.0 (يجب أن تكون الملفات معايرة مع عائق حمولة المضخم / المتكامل) | |
| خطية (10٪ إلى 100٪ من النطاق): | ± 0.1% من القراءة | |
| نطاق التردد / عرض النطاق الترددي: | حوالي 10Hz إلى 10MHz | |
| تحول المرحلة: | 90 درجة | |
| حساسية موقع القائد: | ± 2٪ أقصى | |
| تأثير الحقل الخارجي: | ± 2٪ أقصى | |
| الظروف البيئية | ||
| درجة حرارة العمل: | من -20°C إلى +75°C | |
| درجة حرارة التخزين: | من -30 درجة مئوية إلى +75 درجة مئوية (درجة حرارة طبيعية مقترحة) | |
| السلامة | ||
| الجهد العامل ((ماكس): | 1000Vrms CATIII | |
| 600Vrms CATIV | ||
| اختبار الهيبوت | 3000 Vrms @ 50/60Hz 1 دقيقة | |
البعد
| الأبعاد ((ملم) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| حجم النافذة (((ملم) ± 10% | 60ملم | 103 ملم | 125ملم | 155ملم | 180ملم | 245ملم |
| B Rogowski Coil O.D. ((ملم) ± 10% | 73ملم | 120ملم | 141ملم | 171ملم | 201ملم | 266ملم |
| C قطر لفائف روجوفسكي | 6.5ملم | 8 ملم | 8 ملم | 8 ملم | 10.5ملم | 10.5ملم |
| D قطر الرصاص من الأسلاك | 4ملم | 4ملم | 4ملم | 4ملم | 4ملم | 4ملم |
هنا مجموعة متنوعة من المواصفات لكى تختار منها
الأسئلة الشائعة
س: ما هو الفرق بين لفائف روجوفسكي ومحول التيار التقليدي (CT) ؟
أ:يستخدم لفائف روجوفسكي هيكل جوهرية هوائية بدون جوهرة مغناطيسية.خطية عالية للغاية(من 1A إلى 100kA) ومجموعة ديناميكية واسعة جداً. ويعرض روجوفسكي الملف أيضالا يوجد خطر عالعندما يكون التيار الثانوي مفتوحًا ، مع قدرة قوية على مكافحة الإفراط في الحمل. تحتوي CT التقليدية على قلب حديدي وتعاني من مشكلات التشبع عند التيارات المنخفضة والعالية ، مع نطاق ديناميكي محدود.الدوائر المفتوحة الثانوية يمكن أن تنتج فولتات عالية خطرة.
س: ما هي مزايا لفكرة روجوفسكي المرنة في قياس التيار العالي؟
أ:لفائف روجوفسكي المرنةخفيفة الوزنوقابلة للانحناءيمكن لفها حول الموصلات الكبيرة أو غير المنتظمة ، مما يجعلها مناسبة لتركيبات محدودة في المساحة. بالمقارنة مع CTs الصلبة التقليدية ، يوفر التصميم المرنتثبيت أسهل، مناسبة بشكل خاص لمشاريع التجديد والتطبيقات التي لا يمكن إيقاف الطاقة.
