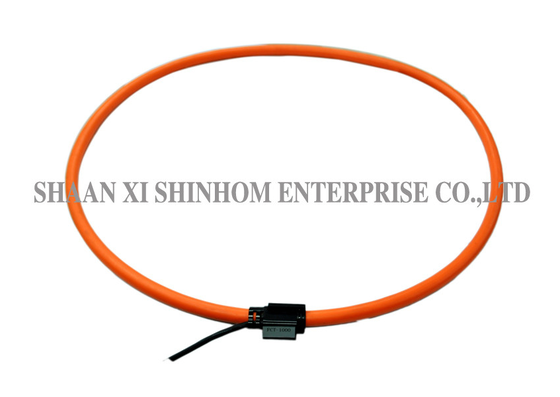

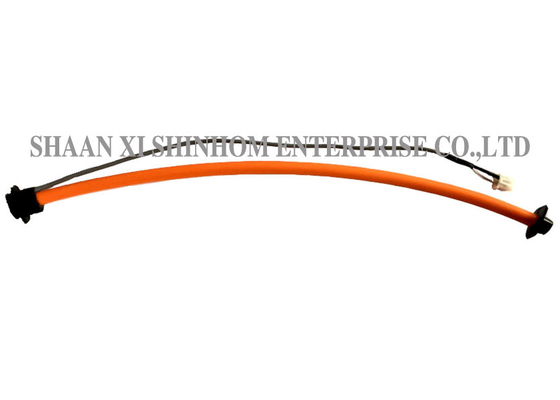

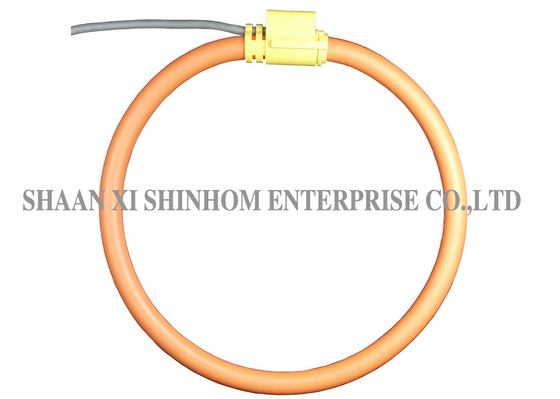

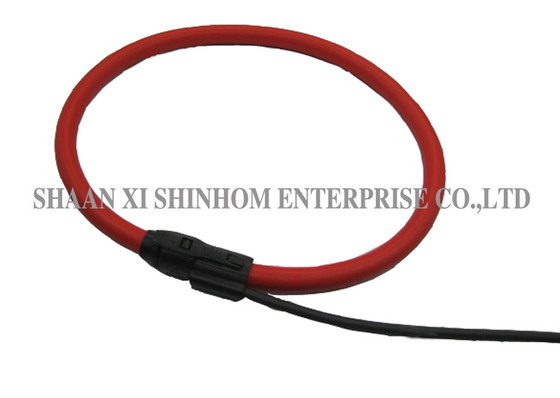

هذا المحول الحالي المرن عالي الأداء من نوع Rogowski / ذو القلب المنفصل هو مستشعر تيار متردد مصمم للتركيب الدائم. يجمع بين ملف استشعار Rogowski رفيع ومرن وقابل للفتح مع وحدة معالجة إشارات، مما يوفر قياسًا دقيقًا لتيار RMS الحقيقي لتطبيقات مثل مراقبة التيار العالي، وتحليل جودة الطاقة، وحماية المرحلات.يقدم المنتجخطية عالية ونطاق ديناميكي واسع من1 أمبير إلى 100 كيلو أمبير. يمكنه التكيف مع الموصلات الكبيرة أو ذات الأشكال غير المنتظمة، ويدعم التركيب غير التدخلي، ولديه قدرة قوية على مقاومة الحمل الزائد، ولا يشكل خطرًا عند فتح الدائرة الثانوية. إنه خيار مثالي لمراقبة الطاقة والقياسات الصناعية.الميزات
خطية عالية من 1 أمبير إلى 100 كيلو أمبير
مراقبة التيار العالي جدًا
الموديل
|
ZRC-420
|
ZRC-800
|
أ. حجم النافذة أ
|
125
|
155
|
|
420 مم
|
510 مم
|
620 مم
|
800 مم
|
حجم النافذة
|
|
120 مم
|
150 مم
|
185 مم
|
240 مم
|
الوزن
|
|
105 جرام
|
120 جرام
|
135 جرام
|
165 جرام
|
التيار المقنن المرجعي
|
|
1000 أمبير
|
3000 أمبير
|
6000 أمبير
|
10 كيلو أمبير
|
مقاومة الملف
|
|
من 100 إلى 300 أوم أو 10 كيلو أوم
|
مقطع الملف
|
|||
|
8 مم
|
طول السلك
|
|||
|
2 متر
|
الخرج (di/dt)
|
|||
|
غير معاير
|
120 مللي فولت/كيلو أمبير/50 هرتز
|
معاير
|
||
|
<0.5% (الموضع المركزي، 25 درجة مئوية)
|
85 مللي فولت/كيلو أمبير/50 هرتز
|
|||
|
100 مللي فولت/كيلو أمبير/50 هرتز
|
||||
|
دقة القراءة
|
||||
|
معاير
|
<0.5% (الموضع المركزي، 25 درجة مئوية)غير معاير
< 5% تفاوت (الموضع المركزي، 25 درجة مئوية)درجة الحرارة |
|||
|
غير معاير 200 جزء في المليون/درجة مئوية
|
معاير 400 جزء في المليون/درجة مئوية
|
|||
|
|
خطأ الموضع
|
|||
|
±1% كحد أقصى
|
الخرج عند 0 أمبير (انحراف صفري)
|
|||
|
≤1 مللي فولت
|
خطأ الطور
|
|||
|
≤0.5 درجة
|
الخطية
|
|||
|
±0.2% من القراءة
|
عرض النطاق الترددي
|
|||
|
1 هرتز إلى 1 ميجاهرتز (-3 ديسيبل)
|
درجة حرارة التشغيل
|
|||
|
-30 درجة مئوية إلى 80 درجة مئوية
تفاوت الأبعاد: |
-40 درجة مئوية إلى 90 درجة مئوية
|
|||
|
متطلبات أخرى، يرجى الاتصال بنا لتصنيع المعدات الأصلية.
تفاوت الأبعاد: |
أ، ب، ج، ف: ±5 مم، د: ±0.2 مم، هـ: ±10 مم
|
|||
|
الأبعاد (مم)
|
||||
|
|
|
|
|
|
|
ZRC-420
|
|
|
|
|
|
ZRC-510
|
|
|
|
|
|
ZRC-620
|
ZRC-800
|
أ. حجم النافذة أ
|
125
|
155
|
|
190
|
245
|
ب. حجم النافذة ب
|
120
|
150
|
|
185
|
240
|
ج. القطر الخارجي للملف
|
147
|
172
|
|
202
|
267
|
د. مقطع الملف
|
11
|
هـ. الطول الإجمالي لكابل التوصيل
|
|
2000
|
و: طول الملف
|
|
|
|
|
420
|
510
|
|
|
|
|
620
|
800
|
هنا مجموعة متنوعة من المواصفات لتختار منها.
|
الأسئلة الشائعة
|
س: ما هو الفرق بين ملف Rogowski والمحول الحالي التقليدي (CT)؟
|
ج:
يستخدم ملف Rogowski هيكلًا جوهريًا هوائيًا بدون قلب مغناطيسي. ليس لديه مشاكل تشبع في القلب، مما يوفر
خطية عالية جدًا
بدون مشاكل تشبع في القلب. لن يؤدي الحمل الزائد قصير الأمد للتيار العالي إلى إتلاف الجهاز. الخرج الثانوي هونطاق ديناميكي واسع جدًا. كما أن ملف Rogowski لا يشكلخطر الجهد العاليعند فتح الدائرة الثانوية، مع قدرة قوية على مقاومة الحمل الزائد. تتمتع محولات التيار التقليدية بقلب حديدي وتعاني من مشاكل التشبع عند التيارات المنخفضة والعالية، مع نطاق ديناميكي محدود. يمكن أن تنتج دوائر الفتح الثانوية جهدًا عاليًا خطيرًا.س: ما هي مزايا ملف Rogowski المرن في قياس التيار العالي؟ملف Rogowski المرن
خفيف الوزن
بدون مشاكل تشبع في القلب. لن يؤدي الحمل الزائد قصير الأمد للتيار العالي إلى إتلاف الجهاز. الخرج الثانوي هوقابل للانحناء. يمكن لفه حول الموصلات الكبيرة أو ذات الأشكال غير المنتظمة، مما يجعله مناسبًا للتركيبات ذات المساحة المحدودة. مقارنة بمحولات التيار التقليدية الصلبة، يوفر التصميم المرنسهولة أكبر في التركيب، وهو مناسب بشكل خاص لمشاريع التحديث والتطبيقات التي لا يمكن فيها إيقاف تشغيل الطاقة.س: هل يؤثر موضع الموصل على دقة القياس؟ج:يستخدم ملف Rogowski هذا تصميمًا محسّنًا مع
اتساق قياس ممتاز
بدون مشاكل تشبع في القلب. لن يؤدي الحمل الزائد قصير الأمد للتيار العالي إلى إتلاف الجهاز. الخرج الثانوي هورفضًا فائقًا لتداخل التيار الخارجي. هذا يضمن دقة قياس عالية حتى لو لم يكن الموصل في المنتصف داخل الملف أثناء التركيب الفعلي.س: ما هي سلامة ملف Rogowski فيما يتعلق بالحمل الزائد والدائرة المفتوحة؟ج:يحتوي ملف Rogowski على
هيكل جوهري هوائي
بدون مشاكل تشبع في القلب. لن يؤدي الحمل الزائد قصير الأمد للتيار العالي إلى إتلاف الجهاز. الخرج الثانوي هوإشارة جهد منخفض، لذا فإن الدائرة المفتوحة لا تشكلخطر الجهد العالي، مما يضمن تشغيلًا آمنًا وموثوقًا.
