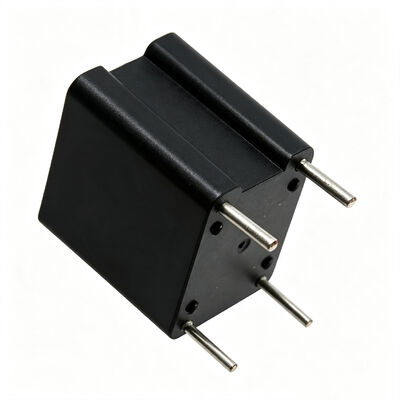

محول تيار عالي الدقة لتركيب لوحة الدوائر المطبوعة (PCB) سلسلة ACST-2 حتى 15 أمبير لاستشعار تيار SMPS

محولات تيار عالية الدقة من سلسلة ACST-2 لتركيب لوحة الدوائر المطبوعة مع نطاق تيار أقصى يصل إلى 15 أمبير متاح

إن محول التيار عالي الدقة من سلسلة ACST-2 لتركيب لوحة الدوائر المطبوعة مصمم لتطبيقات استشعار تيار إمدادات الطاقة ذات التبديل. التيار المقنن يصل إلى 15 أمبير، مع نطاق تردد من 10 كيلو هرتز إلى 200 كيلو هرتز. تتوفر أربعة خيارات قياسية لنسبة اللفات: 1:50، 1:100، 1:200، و 1:300، مع لفات ثانوية مقابلة تبلغ 50، 100، 200، و 300 لفة. يستخدم المنتج ملفًا أوليًا بلفة واحدة ونظام عزل بدرجة حرارة 130 درجة مئوية. جهد العزل هو 3750 فولت تيار متردد فعال، ويلبي متطلبات العزل IEC950. يدعم وضعي تشغيل أحادي القطب وثنائي القطب. يستخدم على نطاق واسع في أخذ عينات تيار إمدادات الطاقة ذات التبديل، والحماية من التيار الزائد، وتطبيقات التحكم في التغذية الراجعة.الميزاتيلبي متطلبات العزل IEC950

جهد انهيار من 3750 فولت تيار متردد فعال بين الأولي والثانوي

• نطاق التردد من 10 كيلو هرتز إلى 200 كيلو هرتز
• نطاق التيار: يصل إلى 15 أمبير كحد أقصى
• نسبة اللفات: متوفرة 1:50، 1:100، 1:200، 1:300
• درجة حرارة التشغيل: -40 إلى 85 درجة مئوية
• التطبيقات
• استشعار تيار إمدادات الطاقة ذات التبديل

دوائر الحماية من التيار الزائد

• التحكم في تغذية تيار الراجع

• محولات الطاقة عالية التردد

• إمدادات الطاقة ذات التبديل أحادي القطب

• إمدادات الطاقة ذات التبديل ثنائي القطب

• محولات DC-DC

• مراقبة التيار النبضي

• معلومات فنية

• تحتوي محولات استشعار التيار هذه على ملف أولي بلفة واحدة، ولفات ثانوية (Ns) كما هو موضح في الجدول، ونظام عزل بدرجة حرارة 130 درجة مئوية.

القيم المرجعية هي للتشغيل أحادي القطب، 50 كيلو هرتز، عامل تشغيل 40%، وارتفاع حرارة مقدر بـ 55 درجة مئوية.

• يعتمد أقصى تيار استشعار ذروة قابل للاستخدام (IPK) على ارتفاع درجة الحرارة أو تشبع القلب، والذي يجب تقييمه لظروف التشغيل.
• يوصى بمحولات استشعار التيار هذه لتطبيقات إمدادات الطاقة ذات الوضع التبديل، أحادية القطب أو ثنائية القطب، والتي تعمل بترددات من 10 كيلو هرتز إلى 200 كيلو هرتز.
• يتناسب عامل القياس (KVI) طرديًا مع المقاوم الطرفي (RT) ويساوي 1 فولت/أمبير عندما RT=NS.
• يتم قياس الحث الثانوي (Ls) عند 15 كيلو هرتز و 0.5 فولت لـ ACST-2050، 1 فولت لـ ACST-2100، 2 فولت لـ ACST-2200 و 3 فولت لـ ACST-2300.
• ملاحظات: يمكن تخصيص مواصفات المنتج
• أسئلة متكررة

س: كيف يتم حساب عامل القياس لسلسلة ACST-2؟

ج: يتناسب عامل القياس KVI طرديًا مع المقاوم الطرفي RT. الصيغة هي KVI = 1 فولت/أمبير × (RT / Ns)، حيث Ns هو عدد اللفات الثانوية. عندما RT = Ns (بالأوم)، KVI = 1 فولت/أمبير، مما يعني أن 1 أمبير من التيار الأولي ينتج 1 فولت من جهد الخرج الثانوي. على سبيل المثال، بالنسبة لـ ACST-2050 (Ns=50)، مع مقاوم طرفي 50 أوم، ينتج 1 أمبير من التيار الأولي 1 فولت خرج ثانوي.

س: كيف تختار نسبة اللفات الصحيحة؟

ج: يعتمد اختيار نسبة اللفات على نطاق التيار الأولي وجهد أخذ العينات الثانوي المطلوب. نسبة اللفات الأقل (مثل 1:50) تحتوي على لفات ثانوية أقل، وتيار خرج أعلى، وهي مناسبة لاستشعار التيار الأكبر. نسبة اللفات الأعلى (مثل 1:300) تحتوي على لفات ثانوية أكثر، وتيار خرج أقل، وهي مناسبة للتيارات الأصغر أو التطبيقات التي تتطلب جهد خرج أعلى. نوصي بالاختيار بناءً على ذروة التيار الأولي وقيمة المقاوم الطرفي.

س: ما هو الفرق بين وضعي التشغيل أحادي القطب وثنائي القطب؟

ج: في الوضع أحادي القطب، يتدفق التيار الأولي دائمًا في نفس الاتجاه (موجب أو سالب)، ويوجد عادة في طوبولوجيا مثل محولات الارتداد. في الوضع ثنائي القطب، يتناوب التيار الأولي بين الموجب والسالب، ويوجد عادة في طوبولوجيا مثل محولات الدفع والسحب والجسور الكاملة. تدعم سلسلة ACST-2 كلا الوضعين. يتم توفير بيانات الأداء المرجعية عند 50 كيلو هرتز مع دورة تشغيل 40%.
