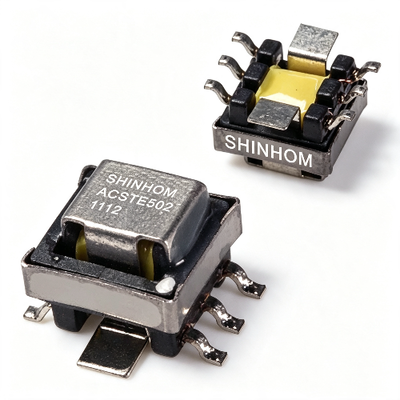

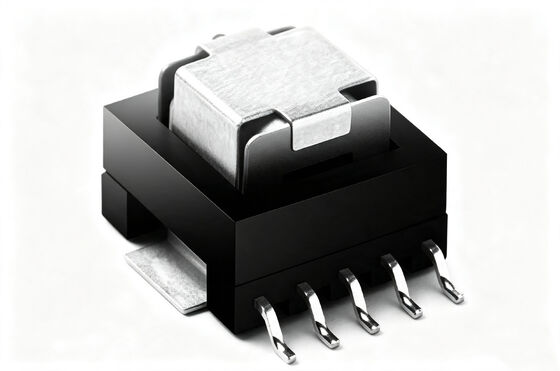

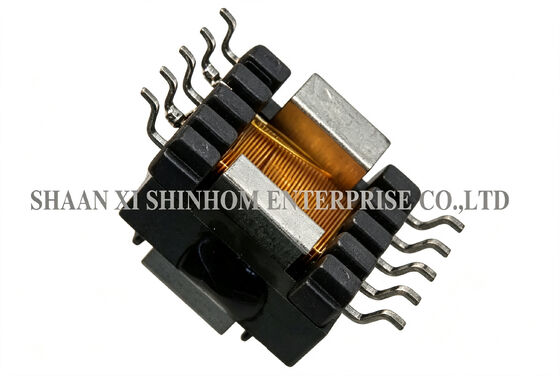

ACSTE12 سلسلة SMD محول الاستشعار الحالي
السلسلة ACSTE12تم تصميم محول SMD الحالي للاستشعار الحالي في تطبيقات محول DC-DC وAC-DC. يصل التيار المقنن إلى 35 أمبير، مع نطاق تردد من 1 كيلو هرتز إلى 500 كيلو هرتز. يستخدم المنتج حزمة SMD منخفضة المستوى (ارتفاع 10 مم، حجم اللوحة 19.9 مم × 15.0 مم)، متوافقة مع عمليات التنسيب الآلي وإعادة التدفق. تتوفر أحجام أساسية متعددة (EE4.2، EE5، EE8.3، EF12.6) مع مجموعة كاملة من خيارات نسبة الدوران، مما يوفر اختيارًا مرنًا. يستخدم على نطاق واسع في قياس الطاقة، ومراقبة الطاقة، وCTs الحماية، ومحولات AC/DC، ومحولات DC-DC.
سمات
التطبيقات
المعلومات الفنية
ملاحظات: يمكن تخصيص مواصفات المنتج
التعليمات
س: ما هي الأحجام الأساسية المتوفرة لسلسلة ACSTE12؟
ج:السلسلة ACSTE12يقدم أربعة أحجام أساسية:EE4.2,EE5,EE8.3، وEF12.6. تتوافق الأحجام الأساسية المختلفة مع مجموعات مختلفة من الأداء والتكلفة. يمكن أن يعتمد الاختيار على دقة الاستشعار الحالية ومساحة التركيب ومتطلبات التكلفة.
س: ما هو الحد الأقصى لنطاق التيار والتردد لهذا المنتج؟
ج:يصل التيار المقنن إلى 35 أمبير، مع نطاق تردد من 1 كيلو هرتز إلى 500 كيلو هرتز. السعة الحالية العالية 35A مناسبة لمحولات DC-DC ذات الطاقة المتوسطة والعالية. تعد الاستجابة عالية التردد 500 كيلو هرتز مناسبة للجيل التالي من مصادر طاقة التبديل عالية التردد وتطبيقات أجهزة GaN/SiC.
س: هل هذا المنتج مناسب للإنتاج الآلي؟
ج:نعم. السلسلة ACSTE12يستخدم حزمة SMD قياسية، متوافقة مع عمليات اللحام التلقائية في الالتقاط والمكان وإعادة التدفق. يضمن التصميم المنخفض (الارتفاع 10 مم فقط) أداءً مستقرًا وموثوقًا على خطوط الإنتاج الآلية. يمكن تخصيص عبوات الشريط والبكرة عند الطلب.
