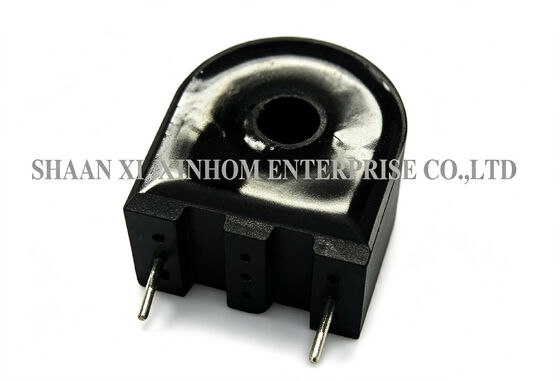

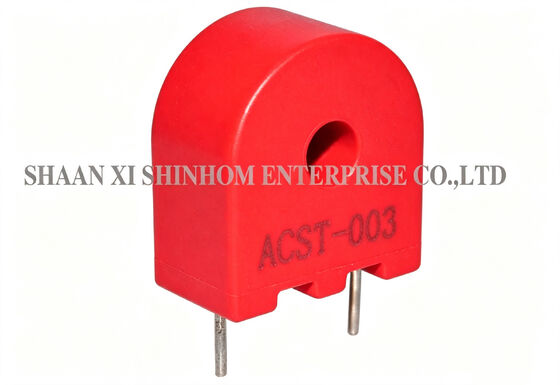

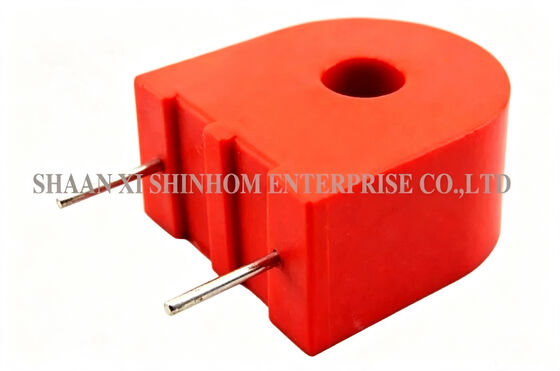

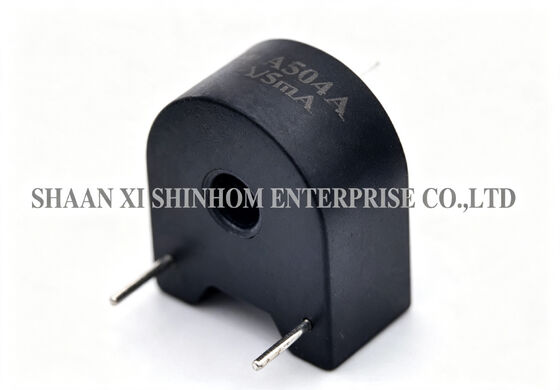

محول تيار صغير مدمج على لوحة PCB من سلسلة ACST مقاوم للتيار المستمر، محول تيار، مصنع محولات التيار
إن ACST مصمم لتطبيقات استشعار التيار عالي التردد، وقياس الطاقة، ومراقبة الطاقة. يصل التيار المقنن إلى 50 أمبير. تتوفر أربعة خيارات قياسية لنسبة التحويل: 1:50، 1:100، 1:200، و 1:300 (تتوفر أيضًا إصدارات محول تيار بمركز توصيل). يتراوح نطاق تردد التشغيل من 1 كيلو هرتز إلى 1 ميجا هرتز. يستخدم المنتج نواة حلقية وتصميم منخفض الارتفاع. يتم تثبيته مباشرة على لوحة PCB. الغلاف مصنوع من مادة PBT 94V0 المقاومة للهب مع حشو إيبوكسي، مما يضمن هيكلًا مستقرًا وموثوقًا. تضمن ميزة المناعة ضد التيار المستمر الدقة في تطبيقات استشعار التيار التي تحتوي على مكونات تيار مستمر. مقاومة العزل: ≥100 ميجا أوم (500 فولت تيار مستمر). اختبار تحمل الجهد: 4000 فولت/1 مللي أمبير/60 ثانية. يستخدم على نطاق واسع في محولات التيار المتردد/المستمر والتيار المستمر/المستمر، وعدادات الطاقة، ومرسلات الطاقة، ودوائر التحكم في التيار عالي التردد، واختبار التيار النبضي.
الميزات
التطبيقات
ملاحظة: يمكن تخصيص مواصفات المنتج.
أسئلة متكررة
س: ما هي خيارات نسبة التحويل المتاحة لسلسلة ACST؟ وما الفرق بين الموديلات التي تحمل لاحقة CT؟
ج: تعني ميزة ACST أربعة خيارات قياسية لنسبة التحويل: 1:50، 1:100، 1:200، و 1:300. الموديلات التي تحمل لاحقة CT (مثل 1:50CT) تشير إلى أن اللفة الثانوية تحتوي على مركز توصيل. هذا مناسب لمشغلات الدفع والسحب أو دوائر اكتساب الإشارة التفاضلية التي تتطلب مركز توصيل. الموديلات التي لا تحمل لاحقة CT هي مخارج ثانوية قياسية بسلكين.
س: ما هي أهمية ميزة المناعة ضد التيار المستمر؟
ج: تعني ميزة المناعة ضد التيار المستمر أن محول التيار يحافظ على دقته عند قياس التيار المتردد مع مكونات انحياز تيار مستمر. إنها تمنع تشبع النواة الناتج عن مكونات التيار المستمر. هذه الميزة مهمة بشكل خاص في محولات التيار المتردد/المستمر، ومراقبة تيار شحن/تفريغ البطارية، واختبار التيار النبضي مع انحياز تيار مستمر.
