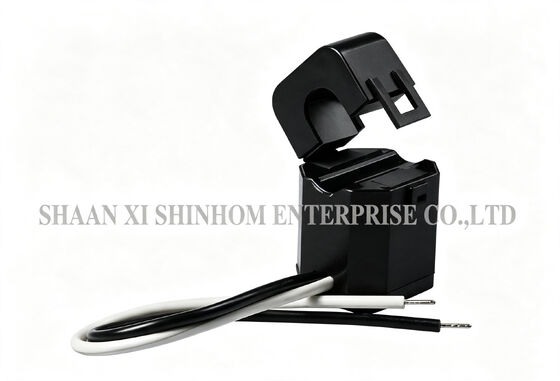

محولات تيار ذات قلب مقسوم من سلسلة SCTK681A 5A-630A متوافقة مع RoHS
محول التيار ذو القلب المقسوم من سلسلة SCTK681A مصمم لقياس ومراقبة التيار في شبكات توزيع الطاقة الجديدة أو القائمة. نطاق القياس من 5 أمبير إلى 630 أمبير، مع نطاق تردد 50-2000 هرتز. يستخدم المنتج هيكل قلب مقسوم يسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو قضبان التوصيل. هذا يقلل بشكل كبير من تكلفة ووقت التركيب. يحتوي اللف الثانوي على مقاومة متوازية دقيقة مدمجة، مما يوفر خرجًا آمنًا بجهد منخفض يبلغ 0.333 فولت تيار متردد أو 0-500 مللي أمبير دون الحاجة إلى مقاومات أخذ عينات خارجية. خطأ النسبة: ≤±1.0%. خطأ زاوية الطور: ≤±60 دقيقة. قوة العزل الكهربائي: 2.5 كيلو فولت / 1 مللي أمبير / 1 دقيقة. متوافق مع RoHS. يستخدم على نطاق واسع في أجهزة الحماية المرحلية، وقياس تيار المحرك والطاقة، والإضاءة، وضواغط الهواء، وأنظمة التدفئة والتهوية وتكييف الهواء، وأنظمة التحكم الآلي، ومراقبة خطوط توزيع الطاقة.س: ما هي التطبيقات التي يمكن أن يلبيها خطأ النسبة ≤±1.0%؟نطاق الاختبار: 5 إلى 630 أمبير تيار متردد مدخل، خرج 0 إلى 0.333 فولت، 0 إلى 500 مللي أمبير
تم تصميمه خصيصًا لتسهيل تركيبه في الشبكات الجديدة أو القائمة بالفعل.
قياس التيار والطاقة للمحركات الكهربائية، والإضاءة، وضواغط الهواء، وأنظمة التدفئة والتهوية، ومعدات تكييف الهواء والتحكم الآلي – نظام التحكم.
50-2 كيلو هرتز
| المدخل المقنن | 5 أمبير - 630 أمبير |
| نطاق القياس | 10%In-130%In |
| الخرج المقنن | 0.333 فولت (تيار متردد) أو 0-500 مللي أمبير |
| النسبة | ≤± 1.0% |
| زاوية الطور | ≤ ±60 دقيقة |
| قوة العزل الكهربائي | 2.5 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V/100MΩmin |
| المعلمات الميكانيكية | الهيكل |
PA / UL94-V0
| البكرة | PBT |
| القلب | صلب السيليكون |
| الهيكل الداخلي | إيبوكسي |
| البناء | رباط |
| درجة حرارة التشغيل | −25 درجة مئوية ~ +75 درجة مئوية |
| رطوبة التشغيل | ≤85% |
| وصلة الخرج | سلك UL1015 20AWG (سلك مجدول) 2.5 متر |
| اختيار النوع | رقم القطعة |
المدخل المقنن (أمبير)
| الخرج (مللي أمبير / فولت) | الدقة | الأبعاد (مم / بوصة) | القطر | أ | |||
|---|---|---|---|---|---|---|---|
| ب | ج | SCTK681A-005 | 5-20 أمبير | ||||
| (5، 8 أمبير، 10، 15، 20) | 0-25 مللي أمبير 0.333 فولت | 0.5، 1.0، 3.0 35.7 | (1.41) | 31.5 (1.24) | SCTK681A-024 10-250 أمبير | 21.0 (0.83) | SCTK681A-010 5-75 أمبير |
| (5، 10، 20، 50، 75) | 0-50 مللي أمبير 0.333 فولت | 0.5، 1.0، 3.0 35.7 | (1.41) | 41.0 (1.61) | 24.0 (0.94) | 26.5 (1.04) | SCTK681A-016 5-150 أمبير |
| (5، 10، 50، 100، 150) | 0-100 مللي أمبير 0.333 فولت | 0.5، 1.0، 3.0 35.7 | (1.41) | 45.5 (0.22) | 29.0 (1.14) | 31.5 (1.24) | SCTK681A-024 10-250 أمبير |
| (10، 50، 100، 200، 250) | 0-200 مللي أمبير 0.333 فولت | 0.5، 1.0، 3.0 35.7 | (1.41) | 65.0 (2.56) | 45.0 (1.77) | 40.0 (1.57) | SCTK681A-035 10-630 أمبير |
| (20، 100، 250، 400، 600) | 0-500 مللي أمبير 0.333 فولت | 35.7 | (1.41) | 81.5 (3.21) | 57.0 (2.24) | 51.0 (2.01) | ملاحظات: يمكن تخصيص مواصفات المنتج الأسئلة الشائعة |
س: هل يتطلب محول التيار ذو القلب المقسوم إيقاف تشغيل الطاقة أو إزالة الكابل أثناء التركيب؟
ج: لا. تستخدم سلسلة SCTK681A هيكل قلب مقسوم مع قلب يفتح ويغلق. يمكن تركيبه دون فصل أو إزالة أي كابلات أو قضبان توصيل. هذه الميزة تجعله مناسبًا بشكل خاص لمشاريع التحديث والتطبيقات التي لا يمكن فيها إيقاف تشغيل الطاقة، مما يقلل بشكل كبير من تكاليف ووقت التركيب.
س: ما هي وظيفة المقاوم الدقيق المدمج؟
ج: يحتوي اللف الثانوي على مقاومة متوازية دقيقة مدمجة. يقوم بتحويل إشارة التيار مباشرة إلى خرج جهد منخفض آمن (0.333 فولت تيار متردد) أو إشارة تيار قياسية (0-500 مللي أمبير). هذا يلغي الحاجة إلى مقاومات أخذ عينات خارجية. هذا التصميم يبسط التركيب، ويحسن السلامة، ويوفر تكاليف المكونات ومساحة التركيب.س: ما هي التطبيقات التي يمكن أن يلبيها خطأ النسبة ≤±1.0%؟ج: خطأ النسبة ±1.0% يلبي متطلبات الدقة لمعظم تطبيقات مراقبة الطاقة الصناعية، وحماية المعدات، وإدارة الطاقة، وتطبيقات التحكم الآلي. لمتطلبات الدقة الأعلى مثل قياس الطاقة، يرجى استشارتنا للحصول على نماذج ذات فئات دقة أعلى.
