تفاصيل المنتج:
شروط الدفع والشحن:
|
| هيكل لفائف:: | حلقية | مرحلة: | ثلاثة |
|---|---|---|---|
| طول الملف: | 420mm، 510mm، 620MM، 800MM | بحجم النافذه: | 120MM، 150MM، 185mm، 240mm و |
| مرجع تصنيف الحالية: | 1000A، 3000A، 6000A، 10kA | الشهادات: | بنفايات CE RSO9001 |
| تسليط الضوء: | rogowski لفائف المحولات الحالية,المحولات الحالية ct |
||

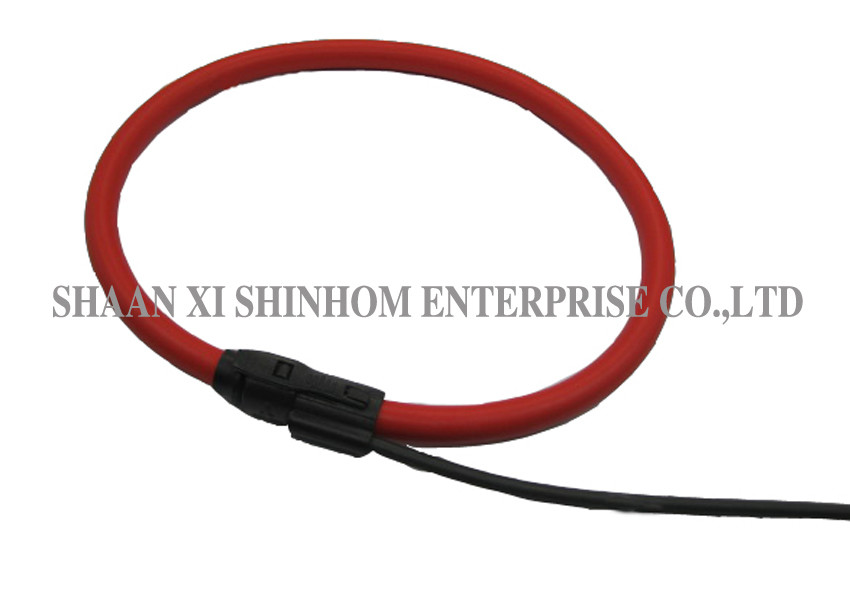

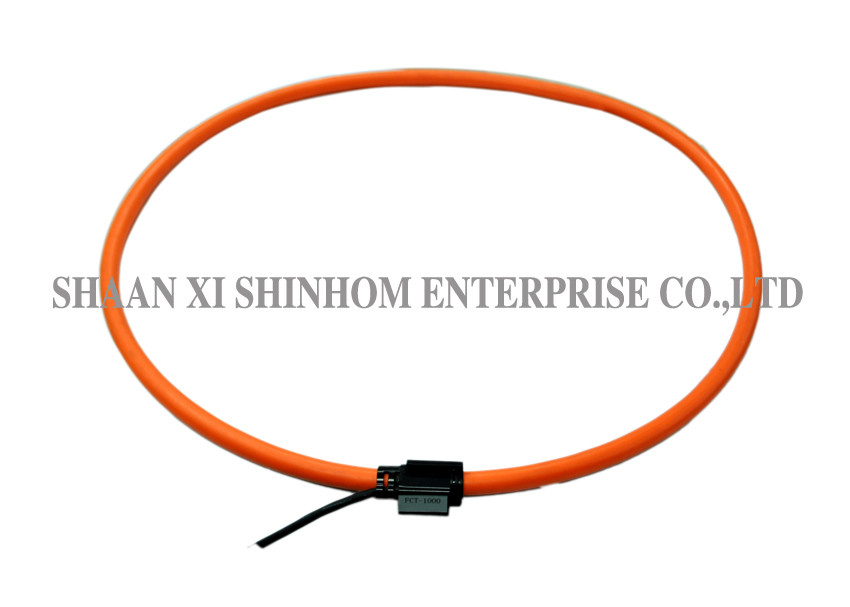

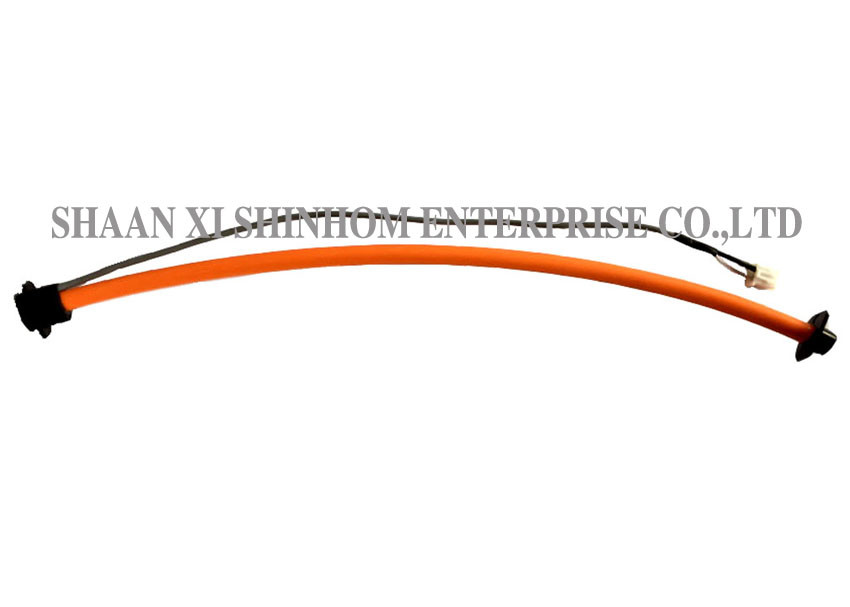

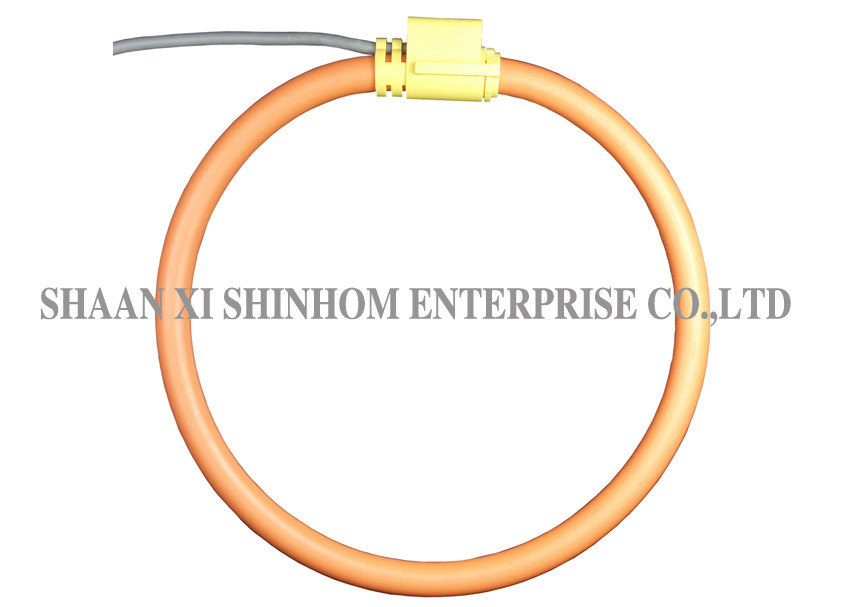

لفائف روجوفسكي المرنة المشابك الحالية هي محول تيار متردد للتثبيت الدائم.
فهي تجمع بين فوائد لفائف روجوفسكي (الحسنية) الرفيعة والمرنة حول المشابك مع جهاز توفير الإشارة
دقيق ، صحيح rms القياس ، من الجهد أو الحالي.
المميزات
تطبيقات
تخصيص
نموذج | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
طول الملف | 420mm | 510mm | 620MM | 800MM |
بحجم النافذه | 120MM | 150MM | 185mm | 240MM |
وزن | 105G | 120G | 135G | 165g |
مرجع التصنيف الحالي | 1000A | 3000A | 6000A | 10kA |
ملف مقاومة | من 100 إلى 300 Ω أو 10kΩ | |||
قسم الملف | 8MM | |||
طول الرصاص | 2meter | |||
الإخراج (di / dt) | لم تتم المعايرة | 120mV / كيلو أمبير / 50HZ | ||
معايرة | 50MV / كيلو أمبير / 50HZ | |||
85mV / كيلو أمبير / 50HZ | ||||
100mV / كيلو أمبير / 50HZ | ||||
قراءة الدقة | معايرة <0.5 ٪ (الموقع المركزي ، 25 ℃) غير معايرة <5٪ تحمل (الوضع المركزي ، 25 ℃) | |||
درجة الحرارة | غير معايرة 200 جزء في المليون / C | |||
معايرة 400ppm / C | ||||
خطأ الموقف | ± 1 ٪ كحد أقصى | |||
الإخراج على 0A (صفر الانجراف) | ≤1mV | |||
خطأ المرحلة | ≤0.5 ° | |||
الخطي | ± 0.2 ٪ من القراءة | |||
عرض النطاق | 1Hz إلى 1MHz (-3dB) | |||
التشغيل درجة الحرارة | -30 ℃ إلى 80 ℃ | |||
تخزين درجة الحرارة | -40 ℃ إلى 90 ℃ | |||
متطلبات أخرى ، يرجى الاتصال بنا لتصنيع المعدات الأصلية. | ||||
أبعاد التسامح: | ||||
A ، B ، C ، F: ± 5mm ، D: ± 0.2mm ، E: ± 10mm | ||||
الأبعاد (مم) | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
النوافذ الحجم أ | 125 | 155 | 190 | 245 |
حجم النوافذ ب | 120 | 150 | 185 | 240 |
C.Ooil OD | 147 | 172 | 202 | 267 |
قسم النفط | 11 | |||
كبل طول إجمالي | 2000 | |||
f: طول لفائف | 420 | 510 | 620 | 800 |
فيما يلي مجموعة متنوعة من المواصفات لتختار منها.
