تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | محول الحالي | صحة: | ± 1٪ |
|---|---|---|---|
| مصدر التيار: | ± 5 فولت | الجهد Wokring: | ± 12 فولت ~ 15 فولت (5٪) |
| اساسي: | IEC60076 | إصدار الشهادات: | CE IEC RoHS |
| تسليط الضوء: | IEC60076 محول تيار متردد,محول تيار متردد بالتضمين المغناطيسي,محول تيار متردد 100 مللي أمبير |
||

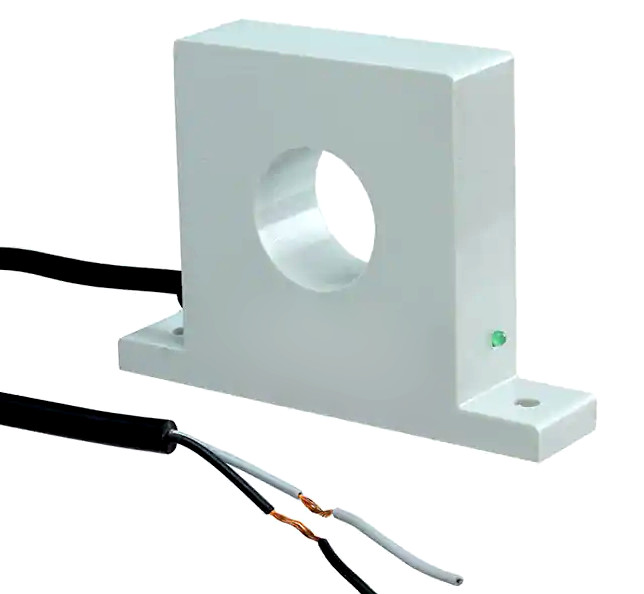

محول الاستشعار الحالي ، المحول الحالي ، المستشعر الحالي
المحول الحالي عبارة عن مستشعر تيار جديد تم تطويره من تطبيق مبدأ التعديل المغناطيسي ، وثبات ممتاز في قياس التيارات الصغيرة ، مع عزل كلفاني للغاية بين الدائرة الأولية والثانوية.تستخدم على نطاق واسع في أنظمة مراقبة التسرب وأنظمة الإشارات وقياس الفرق الحالي وما إلى ذلك.
تحديد:
1. تيار مستمر التسرب الاستشعار
2. تعديل مغناطيسي.
3. Ipn 10mA إلى 100mA
4. خسارة منخفضة
5. الخطية الجيدة 0.5٪
| المعلمات (25 درجة مئوية) نموذج | SCD3 -10 مللي أمبير | SCD3 -20 مللي أمبير | SCD3 -50MA | SCD3 -100mA | ||||||||
| التيار الاسمي Rms (Ipn) | ± 10 مللي أمبير تيار مستمر | ± 20 مللي أمبير تيار مستمر | ± 50 مللي أمبير تيار مستمر | ± 100 مللي أمبير تيار مستمر | ||||||||
| نطاق القياس (Ip) | 2 * Ipn | |||||||||||
| مقاومة الحمل Rmax | ≥10kΩ | |||||||||||
| الجهد الناتج | ± 5 فولت | |||||||||||
| طاقة كهربائية شغالة | ± 12 فولت ~ ± 15 فولت (± 5٪) | |||||||||||
| الدقة @ Ta = 25 درجة مئوية | ± 1٪ FS | |||||||||||
| الخطي @ Ta = 25 درجة مئوية | ± 0.5٪ FS | |||||||||||
| جهد تعويض الإدخال | SCD3 <± 100 مللي فولت | |||||||||||
| الانجراف الحراري لـ Vo | <± 1mV / درجة مئوية | <± 2mV / درجة مئوية | <± 2mV / درجة مئوية | |||||||||
| القرار | 10uA | |||||||||||
| حصانة (للتدخل الخارجي) | <± 5mV عندما يكون H = 50A DC / m | |||||||||||
| وزن: | SCD3 350 جرام | |||||||||||
| تحمل الجهد | 3kVrms / 50 هرتز / دقيقة | |||||||||||
| الاستهلاك الحالي | <13 مللي أمبير | |||||||||||
| درجة حرارة التشغيل | -10 ~ + 75 درجة مئوية | |||||||||||
| درجة حرارة التخزين | -25 ~ + 80 درجة مئوية | |||||||||||
ملاحظات: يمكن تخصيص مواصفات المنتج
