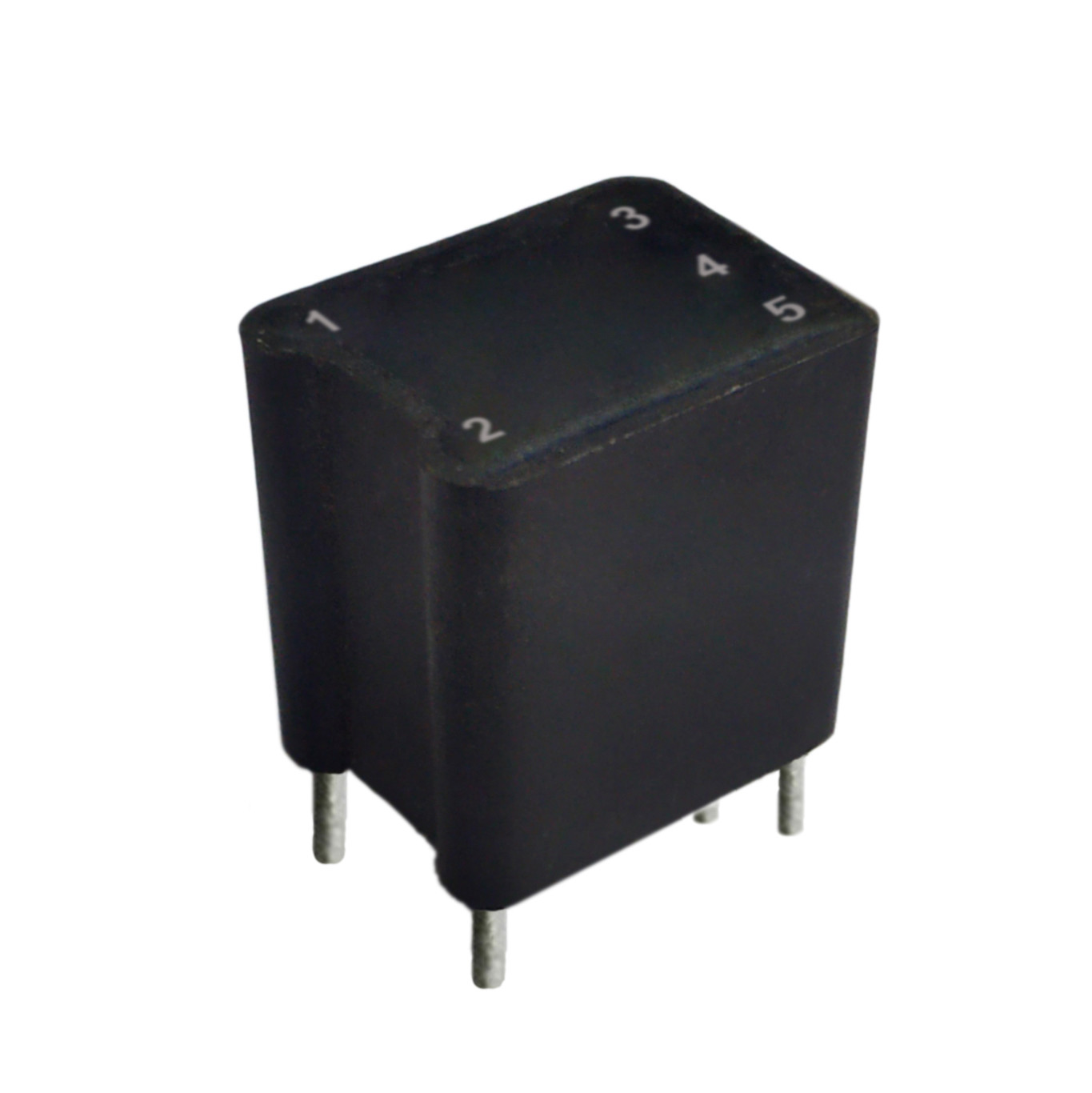

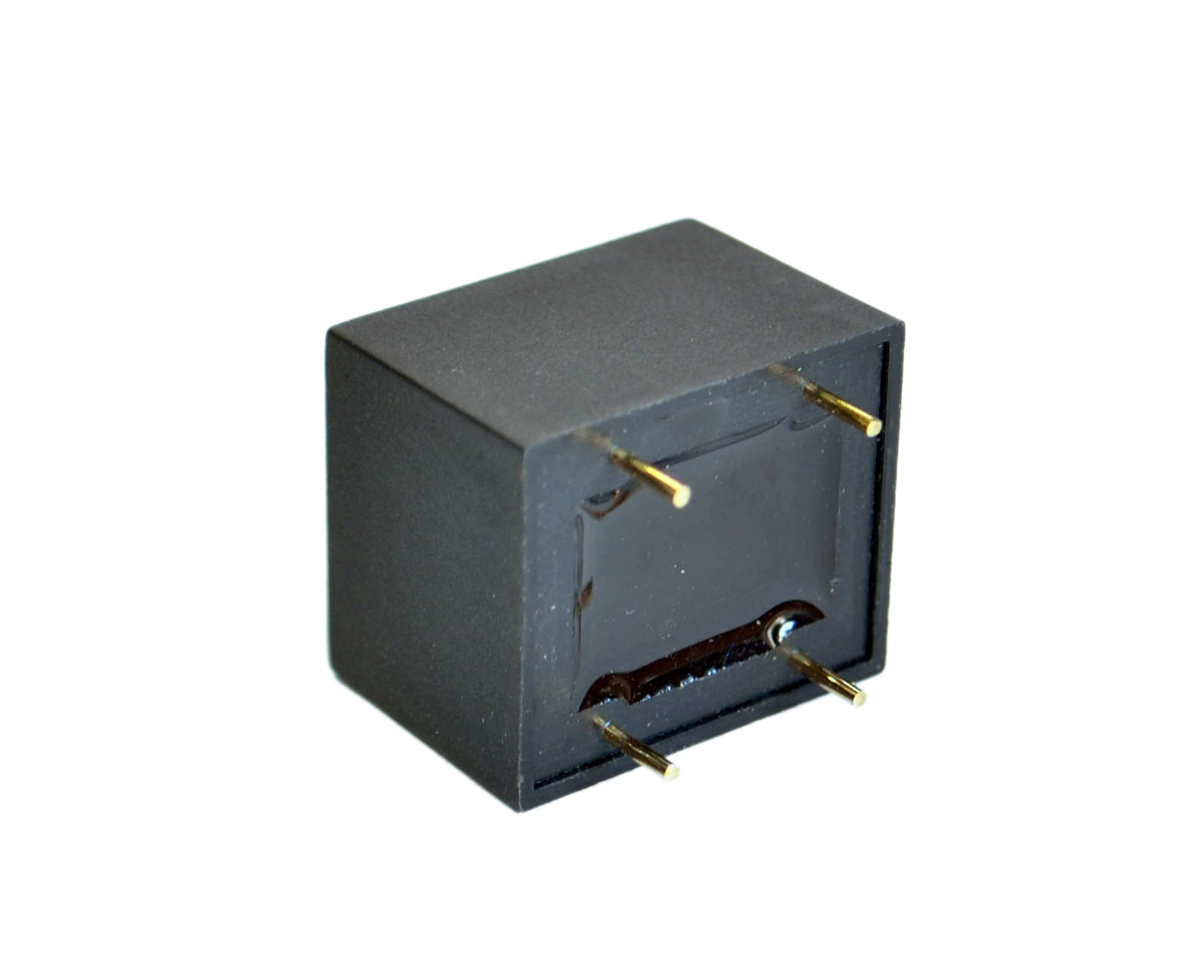

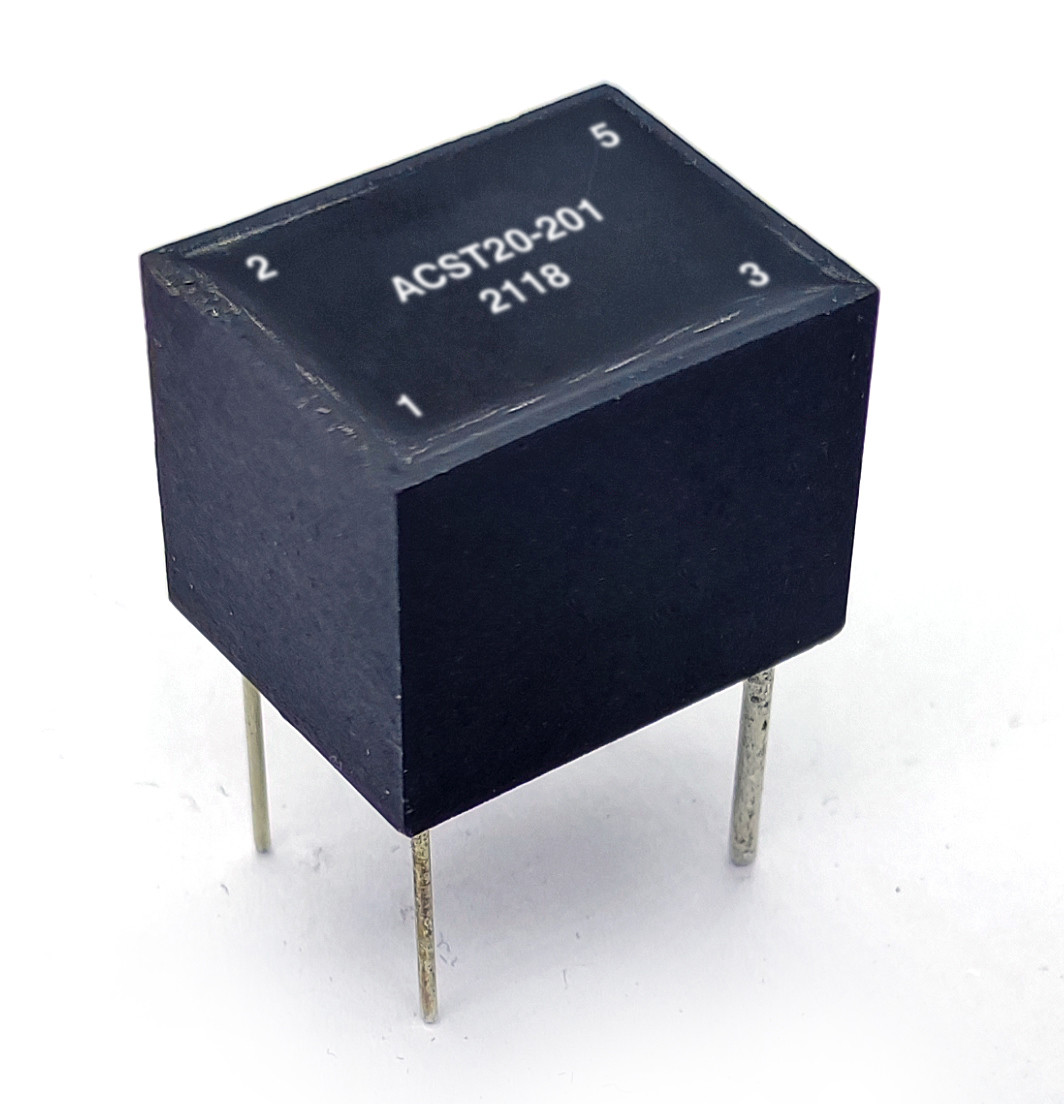

ACST20 Series PCB Mount محولات التيار عالية التردد
سمات:
نطاق تردد التشغيل من 20 كيلو هرتز إلى 200 كيلو هرتز
هيكل مغلف بالإيبوكسي
تم تصميم محولات الاستشعار الحالية هذه للبناء المغلف بالإيبوكسي
المواد تلبي متطلبات UL94V-0
يفي بمتطلبات العزل IEC950
3750Vrms الجهد الانهيار الابتدائي والثانوي
نسبة الدوران: 1:50 ، 1: 100 ، 1: 200 متوفرة
درجة حرارة التشغيل: -40 إلى 85 درجة مئوية
محولات التيار منخفضة المستوى
المحولات الحالية جبل ثنائي الفينيل متعدد الكلور
العديد من أنواع مختلفة من الهيكل والأسلوب لاختيارك.
حسب الطلب هي موضع ترحيب.
ملحوظة:
1. تتوافق قيمة الثواني مع أقصى تيار ابتدائي يبلغ 15 أمبير-دورة جذر متوسط التربيع
2-VuS = R tx هو x1 / 2F
Rt (أوم): مقاومة الإنهاء الموصى بها
Is (A): تيار ثانوي
F (هرتز): التردد
3 اختبار الحث الثانوي عند 10 KHz و 10 mV
4 نطاق درجة الحرارة المحيطة: -40 ℃ إلى + 120 ℃.
5. المواصفات الكهربائية عند 25.
6.Pin # 4 موجود في إصدارات Center-Tapped (CT) فقط
7.Pin # 6 ، # 7 موجود في إصدارات ACST20A فقط
ملاحظات: يمكن تخصيص مواصفات المنتج
