منزل /المنتجات/المعنى الحالي المحولات/محول الحساس للتيار الأساسي عالي الدقة 15A 60 ميلي هرتز الحدس الثانوي للتيار الحالي من 50 كيلو هرتز إلى 500 كيلو هرتز مراقبة طاقة PCB

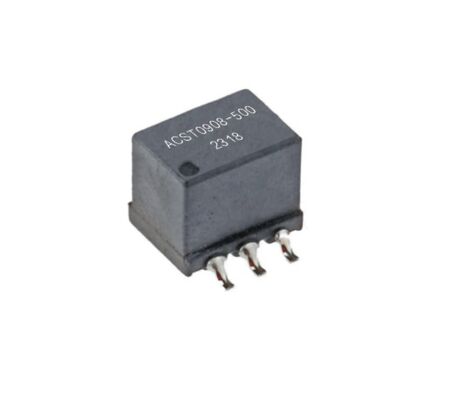

محول الحساس للتيار الأساسي عالي الدقة 15A 60 ميلي هرتز الحدس الثانوي للتيار الحالي من 50 كيلو هرتز إلى 500 كيلو هرتز مراقبة طاقة PCB

5000
MOQ
High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

محول حاسوب التيار عالي الدقة,محول تحديد التيار الحالي لمراقبة طاقة الـ PCB

,

PCB Power Monitoring Current Sense Transformer
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: ACST0908
الوثيقة: ACST0908 Series_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
محول تحسس تيار مدمج عالي الدقة لمراقبة طاقة ثنائي الفينيل متعدد الكلور
السلسلة ACST0908هي عائلة عالية الأداء منمحولات الشعور الحاليةتم تصميمه لرصد دقيق لتيار التيار المتردد في إلكترونيات الطاقة الحديثة. مصممة لتطبيقات تركيب ثنائي الفينيل متعدد الكلور، توفر هذه المحولات المدمجة نسب دوران مستقرة، وانخفاض DCR، وأداء عزل قوي، مما يجعلها مثالية لإمدادات الطاقة ذات الوضع المبدل، ودوائر التحكم في المحركات، وأنظمة الإضاءة، ومعدات الأتمتة الصناعية.
مع التصنيفات الحالية الأولية ل15 أ، والحث الثانوي يصل إلى60 مللي أمبير، توفر سلسلة ACST0908 عملية موثوقة عبر نطاق تردد واسع من50 كيلو هرتز إلى 500 كيلو هرتز. يتميز كل طراز ببنية مُحسّنة لضمان دقة الإخراج المتسقة والثبات الحراري الممتاز في ظل ظروف التحميل المختلفة.
كجزء من المتقدمةأجهزة استشعار التيار المترددتُستخدم سلسلة ACST0908 في مراقبة الطاقة وحلقات التغذية المرتدة، وتساعد المهندسين على تحقيق كفاءة وأمان وتحكم محسّن في أنظمة التيار المتردد ذات المهام الحرجة.

الميزات الرئيسية
  • البناء المتوافق مع RoHS
    يضمن مواد آمنة بيئياً ومناسبة للتجميع الإلكتروني الحديث.
  • خيارات نسبة المنعطفات الدقيقة
    متوفر في1:50,1:100، و1:200تكوينات لتصميم نظام مرن.
  • عملية عالية التردد
    مثالية للتطبيقات من50 كيلو هرتز إلى 500 كيلو هرتز، ودعم SMPS الفعالة وردود الفعل على محرك المحرك.
  • حزمة مدمجة لتركيب ثنائي الفينيل متعدد الكلور
    تصميم بصمة صغيرة متوافق مع اللحام بإعادة التدفق الآلي.
  • عزل كهربائي قوي
    يقاوم1.2 كيلو فولتجهد العزل بين اللفات الأولية والثانوية.
  • مقاومة أولية منخفضة
    فقط7 مΩ، تقليل فقدان الطاقة في المسارات عالية التيار.
  • يمكن الاعتماد عليها في درجات الحرارة القصوى
    تشغيل نطاق الهواء الحر:-40 درجة مئوية إلى +150 درجة مئوية
    تخزين:-40 درجة مئوية إلى +125 درجة مئوية

الخصائص الكهربائية عند 25 درجة مئوية
رقم الجزء نسبة المنعطفات ثانية. الحث (mH) الحد الأدنى (10 كيلو هرتز، 0.1 فولت) DCR ماكس (ابتدائي / ثانوي) عزل الجهد (كيلو فولت) إنهاء المقاومة لـ 1 Vout / 1 A بوصة (Ω)
ACST0908-500 1:50 3.8 7.0 م أوم / 0.5 أوم 1.2 كيلو فولت 50 أوم
ACST0908-101 1:100 14.8 7.0 م أوم / 3.2 أوم 1.2 كيلو فولت 100 أوم
ACST0908-201 1:200 60.0 7.0 م أوم / 6.6 أوم 1.2 كيلو فولت 200 أوم

الخصائص الفيزيائية والمعلومات المتعرجة
  • أبعاد:10.8 × 9.0 × 8.2 ملم
  • درجة الدبوس:2.54 ملم
  • حزمة متوافقة مع التركيب على السطح
  • نمط الأرض المقترح:تخطيط 6.38 ملم × 11.8 ملم
  • الدبابيس الأساسية:1-2-5-6
  • دبابيس الثانوية:3-4

التطبيقات
  • معدات الطائرات والفضاء
    المراقبة الدقيقة لأنظمة تكييف الهواء ذات المهام الحرجة.
  • الأجهزة البحرية والبحرية
    استشعار التيار المستقر في الظروف البيئية القاسية.
  • أنظمة التحكم في محطات توليد الطاقة
  • أجهزة النقل
    القطارات والسفن ووحدات الطاقة للسيارات.
  • معدات الإضاءة LED/CCFL
    قياس ردود الفعل في دوائر التشغيل عالية التردد.
  • التحكم في المحركات والأتمتة الصناعية
  • معدات معالجة البيانات
    مصادر طاقة الخادم، ومحولات التيار المستمر/التيار المتردد عالية الكفاءة.
  • أنظمة الوقاية من الكوارث ومراقبة السلامة
