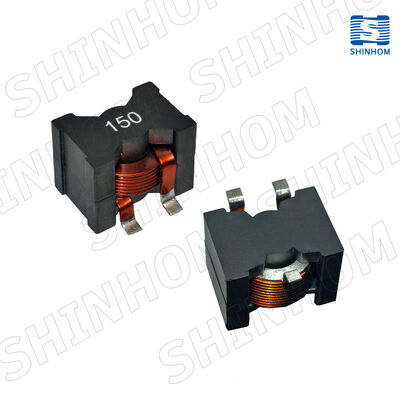

الـسلسلة SPQ2618Bمحفز الطاقة ذو التيار العالي يتبنىتكنولوجيا لف السلك المسطحوهيكل الحماية المغناطيسيةمصممة خصيصاً لتحويلات التيار المباشر إلى التيار المباشر ذات الكفاءة العالية.
هذا محفز الطاقة يحتويمقاومة متواصلة منخفضة للغايةوالقدرة على تحمل التيار العالي، مما يقلل بشكل كبير من خسائر التوصيل ويحسن من كفاءة تحويل الطاقة بشكل عام. تصميم الدرع المغناطيسي يقمع بصورة فعالة ضوضاء الإشعاع الكهرومغناطيسي ،مما يجعلها مناسبة للبيئات الحساسة للضوضاء .
نطاق الحثية يمتد1من.0 ميكروهيتر إلى 10.0 ميكروهيتر، مع نطاق درجة حرارة العمل من-40°C إلى +125°Cتم تصميمه معإمكانات AEC-Q200 للسياراتمما يجعلها مناسبة للتطبيقات المتطلبة مثل الإلكترونيات السيارات، أنظمة التحكم الصناعية،ومصادر طاقة الحوسبة عالية الأداء حيث يتطلب التيار العالي والكفاءة العالية.
قدرة التيار العالي إيسات حتى 125A (انخفاض 10%)
DCR منخفض جداً أقل من 0.48mΩ
مغناطيسيا محميضوضاء الإشعاع المنخفضة
تقنية الأسلاك المسطحةكثافة التيار العالية، أداء حراري متفوق
نطاق الحثيةمن 1.0μH إلى 10.0μH
درجة حرارة العمل -40°C إلى +125°C
الصندوقحتى 35 ميغاهرتز
| المعلم | المواصفات |
|---|---|
| نطاق الحثية | 1.0 μH إلى 10.0 μH (± 10% تساهل عند 500kHz / 0.1V) |
| المقاومة المستمرة (DCR Max) | 0.48 مΩ إلى 0.97 مΩ |
| تيار التشبع (Isat typ.) | ما يصل إلى 125A (لخفض 10%) |
| تيار ارتفاع درجة الحرارة (نوع Irms) | 24A إلى 86A (لزيادة 40 درجة مئوية) |
| SRF (تردد الرنين الذاتي) | 1 ميغاهرتز إلى أكثر من 35 ميغاهرتز |
س: ما هي المزايا الرئيسية لمحفزات سلسلة SPQ2618B؟
أ:تستخدم سلسلة SPQ2618B تقنية التلف السلكي المسطح وهيكل الحماية المغناطيسية.DCR منخفض للغاية (0.48 مΩ)والتيار الامتلاء حتى 125 A، مما يقلل من خسائر التوصيل مع قمع الضوضاء المشعة بفعالية. إنه مثالي لتحويلات DC-DC ذات الكثافة العالية.
س: هل هذا المحفز مناسب لتطبيقات الترددات العالية؟
أ:نعم، سلسلة SPQ2618B لديها تردد الرنين الذاتي35 ميغاهرتز أو أكثر، مما يجعلها مناسبة لمحولات التيار المباشر إلى التيار المباشر المتوسطة إلى عالية التردد مع ترددات تشغيل نموذجية500 كيلو هرتز إلى 2 ميغاهرتز.
