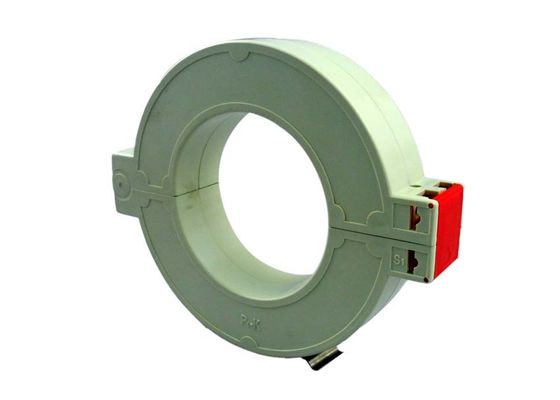

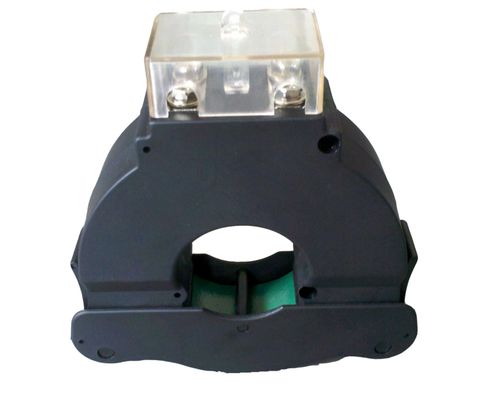

أنواع المحولات الحالية ذات التيار المقسم من 0.5 إلى 630A المزودة بمستشعر حالي SCTK660A من Epoxy Encapsulated Housing SCTK660A
الوضعية
القياس الحالي والمراقبة والحماية للأسلاك الكهربائية والمعدات. القياس الحالي وقوة الخنادق الكهربائية ، والإضاءة ، وضاغط الهواء ، ونظام التدفئة والتهوية ، ومعدات التكييف ونظام التحكم الآلي.
خاصية
هيكل الإطار الداخلي العريض القابل للقفل وآمن وسهل التركيب ، مما يسمح بتثبيت الكابلات الكبيرة أو - قضبان ناقل مجموعة واسعة من الأحجام لاستيعاب جميع المنشآت القائمة.
مجموعة المحولات الحالية من سلسلة Sctk660a ذات التصميم الرجعي (الانقسام الأساسي) مصممة خصيصًا لتسهيل تثبيتها في أعمال الشبكة الجديدة أو الموجودة بالفعل. قد يتم تثبيتها دون فتح barcircuit busor كابل. المقاوم الدقة عبر اللف الثانوي لل ct يوفر انخفاض الجهد الناتج آمن. فإنه يمكن توفير الوقت وتكاليف التثبيت.
المعلمة الكهربائية
| تكرر | 50-2.5KHz |
| تقييم المدخلات | 0.5A-630A |
| نطاق القياس | 130 في 10٪٪ في |
| تصنيف الناتج | 0.333V (AC) أو 0-5A |
| نسبة | ≤ ± 0.2 ％ |
| زاوية المرحلة | min ± 30 دقيقة |
| قوة عازلة | 5.0KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | ABS / UL94-V0 |
| بكرة | PBT |
| النواة | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | محطة أو UL1015 سلك 22AWG 1.5M |

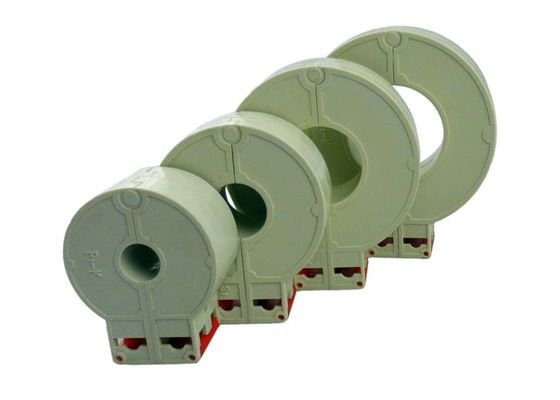

اختيار نوع
| P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم) | |||||
| ا | ب | C | د | E | |||||
| SCTK660A-010 | 0.5-100A (1،5،10،30،50،100) | 0-50mA 0.333V | 0.2،0.5،1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 | 1-250A (10،50،75،100،200،250) | 0-100mA / 1A 0.333V | 0.2،0.5،1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 | 5-400A (10،50،100،200،250،400) | 0-200mA / 1A / 5A 0.333V | 0.2،0.5،1.0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 | 5-630A (10،50،100،200،250،630) | 0-200mA / 1A / 5A 0.333V | 0.2،0.5،1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
