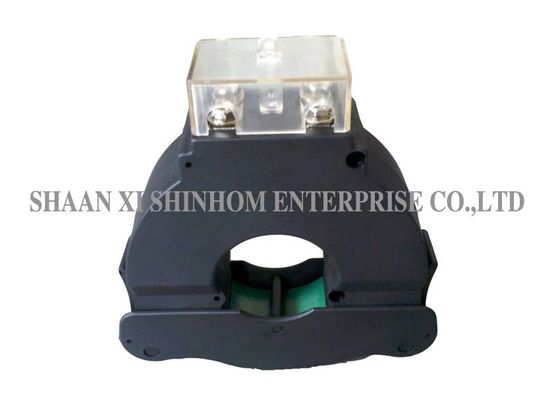

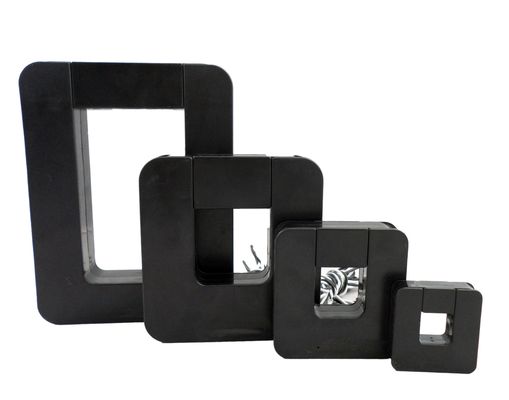

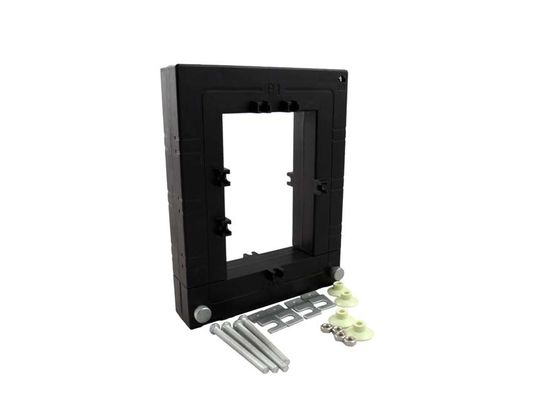

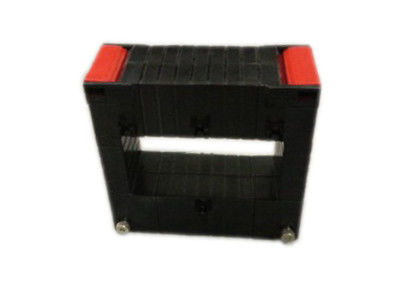

SCTK667A سلسلة سبليت كور 100 إلى 1000A إدخال CT ، المحولات الحالية ، وأجهزة الاستشعار الحالية
SCTK667A تم تصميم محول التيار المتناوب (المقسم إلى الخلف) من سلسلة SCTK667 خصيصًا لتسهيل تثبيته في أعمال الشبكة الجديدة أو الحالية. قد يتم تثبيتها دون فتح أي كابل أو دائرة شريط الحافلة. يوفر المقاوم الدقة الداخلية عبر اللف الثانوي من CT إخراج الجهد آمنة منخفضة. يمكن أن يوفر الوقت وتكاليف التثبيت. تستخدم أساسا في
ميزات:
المعلمة الكهربائية
| تكرر | 50-400Hz |
| تقييم المدخلات | 100A-1000A |
| نطاق القياس | 130 في 5٪٪ في |
| تصنيف الناتج | 5A / 1A |
| نسبة | ± ± 0.5 ٪ |
| زاوية المرحلة | min ± 30 دقيقة |
| قوة عازلة | 2.5KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmi |
المعلمة الميكانيكية
| قضية | PA / UL94-V0 |
| بكرة | PA |
| النواة | السيليكون الصلب |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | طرفية |
اختيار نوع
| الإدخال / الإخراج | عبء (VA) / الدرجة | الإدخال / الإخراج | عبء (VA) / الدرجة | ||||
| (ا) | 0.5 | 1.0 | 3.0 | (ا) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
ملاحظات: يمكن تخصيص مواصفات المنتج
