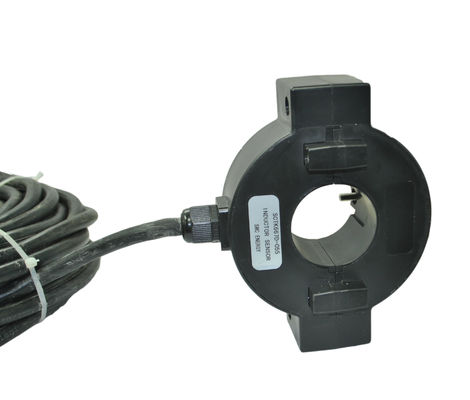

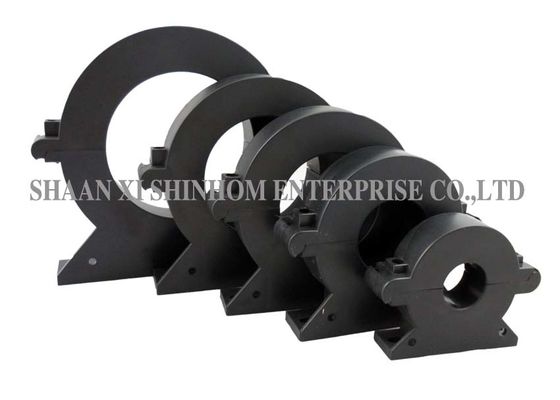

SCTK671 سلسلة المحولات الحالية ذات الانقسام الأساسي مع مدخلات 5A إلى 3000A ومحولات تيار صفري ، دقة عالية
ميزات:
التطبيقات:
المعلمة الكهربائية
| تكرر | 50-400Hz |
| تقييم المدخلات | 5A-3000A |
| نطاق القياس | 130 في 5٪٪ في |
| تصنيف الناتج | 0-10V (AC) أو 0-5A |
| نسبة | ± ± 0.2 ٪ |
| زاوية المرحلة | min ± 10 دقيقة |
| قوة عازلة | 2.5KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | PC / UL94-V0 |
| بكرة | PBT |
| النواة | السيليكون الصلب |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | UL101522AWGWire (twinstedwire) 2.5M |
اختيار نوع
P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم) | ||||||||||
| Ø | ا | ب | C | د | E | F | G | H | O1 | O2 | ||||
| SCTK671A-025 | 5-400A (5،100،400A) | 0-200mA 0-10V | 0.2،0.5،1.0 | 25 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 | 50-1000A (50،400،1000A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 | 100-1500A (100،1000،1500A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 | 500-2000A (500،1500،2000A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 | 800-3000A (800،2500،3000A) | 0-600mA 0-10V | 0.2،0.5،1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
ملاحظات: يمكن تخصيص مواصفات المنتج
