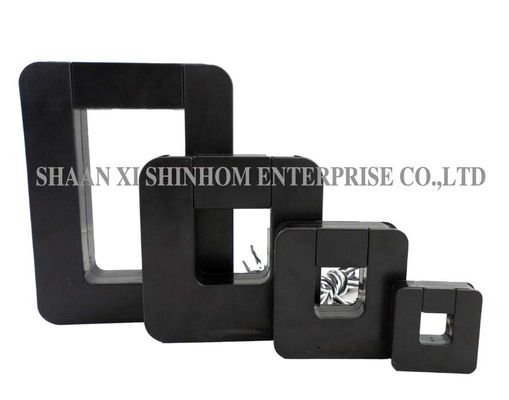

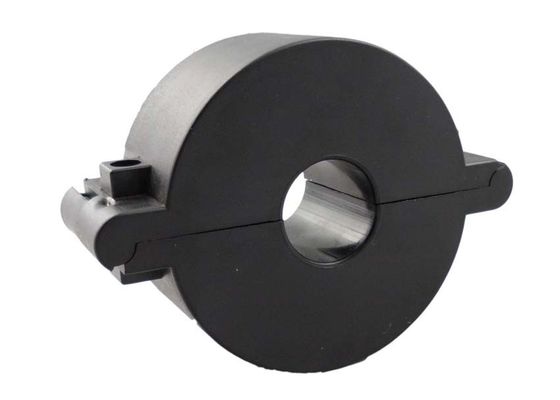

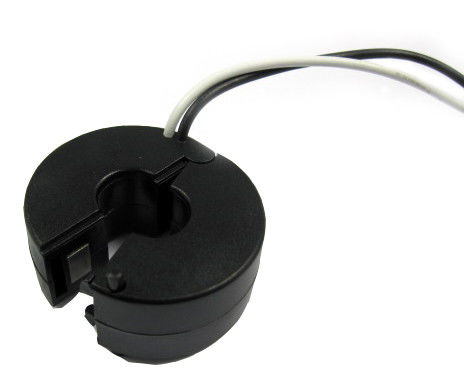

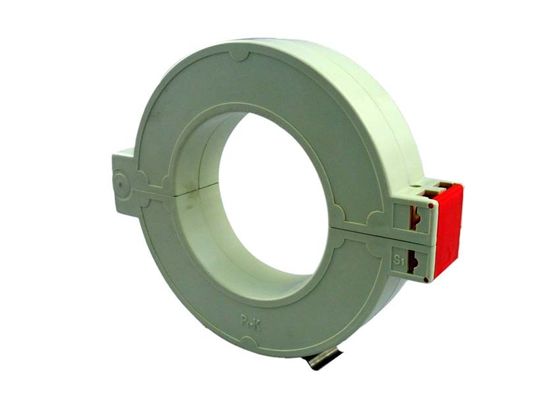

SCTK751 سلسلة المحولات الحالية ذات الانقسام الأساسي مع إدخال 5 إلى 5000A وميزة الإغلاق / الفتح ، الدقة 1.0
تم تصميم سلسلة المحولات الحالية ذات النمط الأساسي المقسم SCTK751 للتركيب السريع والسهل. يسمح التصميم الأساسي المقسم بقياسات التيار غير المتصل من خلال تحريض المجال المغنطيسي دون فصل دوائر الكابلات لتركيب الأشعة المقطعية. تسمح هذه الطريقة بقياس تيار أكثر أمانًا وأسهل ومحمولة.
المعلمة الكهربائية
| تكرر | 50-60HZ |
| تقييم المدخلات | 5A-5000A |
| نطاق القياس | 130 في 10٪٪ في |
| تصنيف الناتج | 0.333 فولت (AC) أو 0-500mA |
| نسبة | ± 1.0 ％ |
| زاوية المرحلة | ± ± 90 دقيقة |
| قوة عازلة | 2.5KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | PC / UL94-V0 |
| بكرة | PBT |
| النواة | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | UL1015 سلك 22AWG (سلك مزدوج) 2.0 متر |
الميزات:
التطبيقات:
اختيار نوع
P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم / بوصة) | |||||
ا | ب | C | د | E | |||||
SCTK751A | 5-200A (5،10،30،50،75،100،125،150،200) | 0-13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751B | 10-400A (10،50،75،150،200،250،300،400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751C | 50-630A (50،100،125،200،250،400،600،630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
SCTK751D | 100-2000A (100،250،400،630،800A، 1000،2000) | 0-200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
SCTK751E | 200-3000A (200،250،400،630،1500،2500،3000) | 0-300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | |
SCTK751F | 400-5000A (400،800،1000،1500،2000،3000،5000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
تعليمات الإستخدام
ملاحظات: يمكن تخصيص مواصفات المنتج
