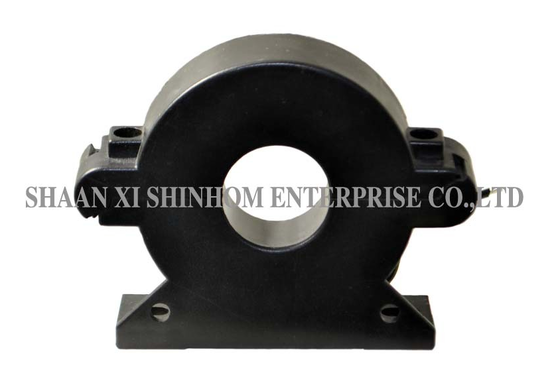

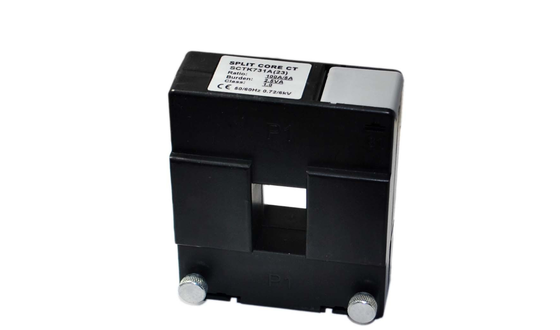

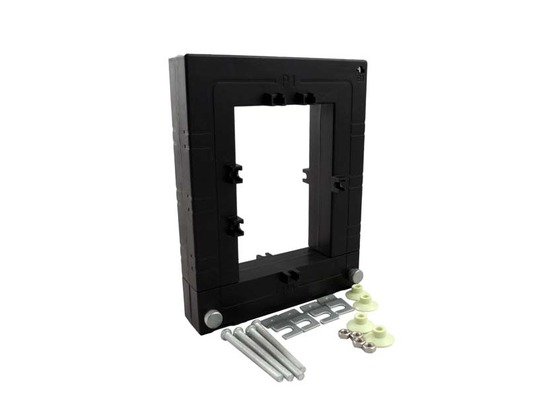

المحول الحالي ذو القلب المنقسم من سلسلة SCTK673 مصمم لقياس ومراقبة التيار في شبكات توزيع الطاقة الجديدة أو القائمة. يتراوح نطاق القياس من 5 أمبير إلى 1000 أمبير، مع خرج 0-10 فولت (تيار متردد) أو 0-5 أمبير. يستخدم المنتج هيكل قلب منقسم يسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو القضبان. هذا يقلل بشكل كبير من تكلفة ووقت التركيب. يحتوي اللف الثانوي على مقاومة متوازية دقيقة مدمجة، مما يوفر خرجًا آمنًا بجهد منخفض. يضمن التغليف بالإيبوكسي أداء عزل ممتاز. تصميم التثبيت ببرغي مزدوج والنافذة الواسعة يستوعبان الكابلات أو القضبان ذات القطر الكبير. تغطي فئات الدقة الفئة 0.2، الفئة 0.5، والفئة 1.0، مما يلبي المتطلبات المختلفة من القياس الدقيق إلى الحماية العامة. يستخدم على نطاق واسع في مراقبة الطاقة، وقياس تيار المحرك والطاقة، والإضاءة، وضواغط الهواء، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وأنظمة التحكم الآلي، وأجهزة حماية المرحلات.
الميزات
التطبيقات
مراقبة الطاقة وإدارة الطاقة
قياس تيار المحرك والطاقة
مراقبة طاقة نظام الإضاءة
مراقبة تيار ضاغط الهواء
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)
أنظمة التحكم الآلي
أجهزة حماية المرحلات
مراقبة وحماية تيار خط توزيع الطاقة
المعلمات الكهربائية
| التردد | 50-400 هرتز |
| المدخل المقنن | 5 أمبير - 1000 أمبير |
| نطاق القياس | 5%In-130%In |
| الخرج المقنن | 0-10 فولت (تيار متردد) أو 0-5 أمبير |
| النسبة | ≤ ± 0.2% |
| زاوية الطور | ≤ ±10 دقيقة |
| قوة العزل الكهربائي | 2.5 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V/100MΩ دقيقة |
المعلمات الميكانيكية
| الهيكل | PC / UL94-V0 |
| الملف | PBT |
| القلب | صلب السيليكون |
| الهيكل الداخلي | إيبوكسي |
| البناء | رباط |
| رطوبة التشغيل | ≤85% |
| درجة حرارة التشغيل | －25°C～＋75°C |
| توصيل الخرج | سلك UL101522AWG (سلك ملتوي) 2.5 متر |
اختيار النوع
| رقم القطعة | المدخل المقنن (أمبير) | الخرج (مللي أمبير/فولت) | الدقة | الأبعاد (مم) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | أ | ب | ج | د | هـ | و | ز | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400 أمبير (5، 100، 250، 400 أمبير) | 0-200 مللي أمبير 0-10 فولت | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000 أمبير (50، 250، 400، 1000 أمبير) | 0-500 مللي أمبير 0-10 فولت | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
ملاحظات: يمكن تخصيص مواصفات المنتج
الأسئلة الشائعة
س: هل يتطلب محول التيار ذو القلب المنقسم إيقاف تشغيل الطاقة أو إزالة الكابلات أثناء التركيب؟
ج: لا. تستخدم سلسلة SCTK673 هيكل إغلاق بقلب منقسم مع قلب يفتح ويغلق. يمكن تركيبه دون فصل أو إزالة أي كابلات أو قضبان. إنه مناسب بشكل خاص لمشاريع التحديث والتطبيقات التي لا يمكن فيها إيقاف تشغيل الطاقة، مما يقلل بشكل كبير من تكاليف ووقت التركيب.
س: ما هي فئات الدقة المتاحة لهذا المنتج؟
ج: تتوفر ثلاث فئات دقة: الفئة 0.2، الفئة 0.5، والفئة 1.0. الفئة 0.2 مناسبة لقياس الطاقة بدقة. الفئة 0.5 مناسبة للقياس الصناعي العام. الفئة 1.0 مناسبة لتطبيقات الحماية وأجهزة القياس التقليدية. يرجى الاختيار بناءً على متطلبات الدقة لتطبيقك.
س: ما هي وظيفة المقاومة الدقيقة المدمجة؟
ج: يحتوي اللف الثانوي على مقاومة متوازية دقيقة مدمجة. يقوم بتحويل إشارة التيار مباشرة إلى خرج آمن بجهد منخفض (0-10 فولت أو 0-5 أمبير)، مما يلغي الحاجة إلى مقاومات أخذ عينات خارجية. هذا يبسط التركيب، ويحسن السلامة، ويوفر تكاليف المكونات ومساحة التركيب.
س: ما هي مزايا التغليف بالإيبوكسي؟
ج: يوفر التغليف براتنج الإيبوكسي عزلًا ممتازًا، ومقاومة للرطوبة والغبار، وحماية من التآكل. يضمن تصميم التثبيت ببرغي مزدوج تركيبًا آمنًا وموثوقًا. يضمن الهيكل المغلق بالكامل التشغيل المستقر طويل الأمد للمحول في بيئات قاسية مختلفة.
