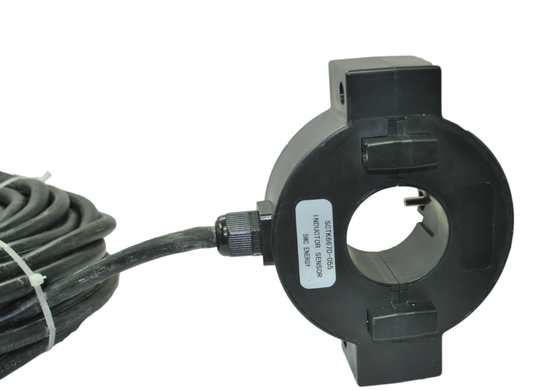

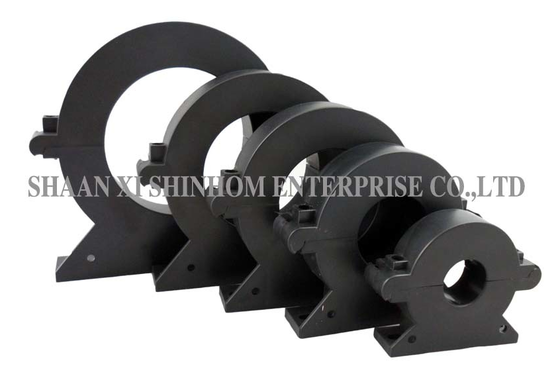

محول التيار من النوع المنفصل من سلسلة SCTK671 مصمم لقياس ومراقبة التيار في شبكات توزيع الطاقة الجديدة أو القائمة. يتراوح نطاق القياس من 5 أمبير إلى 3000 أمبير، مع خرج 0-10 فولت (تيار متردد) أو 0-5 أمبير. يستخدم المنتج هيكلًا منفصلًا يسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو القضبان. هذا يقلل بشكل كبير من تكلفة ووقت التركيب. يحتوي اللف الثانوي على مقاومة متوازية دقيقة مدمجة، مما يوفر خرجًا آمنًا بجهد منخفض. يضمن التغليف الإيبوكسي أداء عزل ممتازًا ومقاومة للاهتزاز. توفر مادة النفاذية العالية نطاق قياس واسع (5٪ - 130٪ من المدخل المقنن). يستخدم على نطاق واسع في مراقبة الحرائق الكهربائية، ومنع حرائق التسرب، وحماية المرحلات الكهرومغناطيسية، وتطبيقات حماية الكمبيوتر الدقيقة.الميزات
| 50-400 هرتز | المدخل المقنن |
|---|---|
| 5 أمبير - 3000 أمبير | نطاق القياس |
| 5٪ In - 130٪ In | الخرج المقنن |
| 0-10 فولت (تيار متردد) أو 0-5 أمبير | النسبة |
| ≤ ± 0.2٪ | زاوية الطور |
| ≤ ± 10 دقيقة | قوة العزل الكهربائي |
| 2.5 كيلو فولت / 1 مللي أمبير / 1 دقيقة | مقاومة العزل |
| DC500V / 100MΩ دقيقة | المعلمات الميكانيكية |
| PC / UL94-V0 | الملف |
|---|---|
| PBT | القلب |
| صلب السيليكون | الهيكل الداخلي |
| إيبوكسي | البناء |
| ربطة | درجة حرارة التشغيل |
| −25 درجة مئوية ~ +75 درجة مئوية | رطوبة التشغيل |
| ≤ 85٪ | توصيل الخرج |
| سلك UL1015 22AWG (سلك ملتوي) 2.5 متر | اختيار النوع |
| المدخل المقنن (أمبير) | الخرج (مللي أمبير / فولت) | الدقة | الأبعاد (مم) | Ø | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| أ | ب | ج | د | هـ | و | ز | ح | Ø1 | Ø2 | SCTK671A-025 | ||||
| 5-400 أمبير |
(5، 100، 400 أمبير) 0-200 مللي أمبير |
0-10 فولت 0.2، 0.5، 1.0 |
100 |
80 | 144 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | ملاحظات: يمكن تخصيص مواصفات المنتج | ملاحظات: يمكن تخصيص مواصفات المنتج |
| 50-1000 أمبير |
(50، 400، 1000 أمبير) 0-500 مللي أمبير |
0-10 فولت 0.2، 0.5، 1.0 |
100 | 108 | 107 | 26 | 91 | 100 | 174 | 24 | 13 | 5 | ملاحظات: يمكن تخصيص مواصفات المنتج | ملاحظات: يمكن تخصيص مواصفات المنتج |
| 100-1500 أمبير |
(100، 1000، 1500 أمبير) 0-500 مللي أمبير |
0-10 فولت 0.2، 0.5، 1.0 |
100 | 128 | 127 | 26 | 91 | 120 | 27 | 27 | 17 | 5 | ملاحظات: يمكن تخصيص مواصفات المنتج | ملاحظات: يمكن تخصيص مواصفات المنتج |
| 500-2000 أمبير |
(500، 1500، 2000 أمبير) 0-500 مللي أمبير |
0-10 فولت 0.2، 0.5، 1.0 |
100 | 144 | 28 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | ملاحظات: يمكن تخصيص مواصفات المنتج | ملاحظات: يمكن تخصيص مواصفات المنتج |
| 800-3000 أمبير |
(800، 2500، 3000 أمبير) 0-600 مللي أمبير |
0-10 فولت 0.2، 0.5، 1.0 |
100 | 174 | 30 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | ملاحظات: يمكن تخصيص مواصفات المنتج | ملاحظات: يمكن تخصيص مواصفات المنتج |
الأسئلة الشائعة
ج: يحتوي اللف الثانوي على مقاومة متوازية دقيقة مدمجة. يقوم بتحويل إشارة التيار مباشرة إلى خرج آمن بجهد منخفض (0-10 فولت)، مما يلغي الحاجة إلى مقاومات أخذ عينات خارجية. هذا يبسط التركيب، ويحسن السلامة، ويوفر تكاليف المكونات ومساحة التركيب.
س: ما هي التطبيقات التي يمكن أن تلبيها خطأ النسبة ± 0.2٪؟
ج: خطأ النسبة ± 0.2٪ هو فئة دقة عالية. يمكن أن يلبي متطلبات التطبيقات ذات دقة القياس العالية، مثل مراقبة الحرائق الكهربائية، وحماية المرحلات، وحماية الكمبيوتر الدقيقة، والتحكم في الأتمتة الصناعية.
س: ما هي مزايا التغليف بالإيبوكسي؟ج: يوفر التغليف براتنج الإيبوكسي عزلًا ممتازًا، وحماية من الرطوبة والغبار والتآكل، مع تعزيز مقاومة المنتج للاهتزاز. يضمن الهيكل المغلق تمامًا التشغيل المستقر طويل الأمد للمحول في بيئات قاسية مختلفة.س: كيف يمكن التقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي عمومًا 2-8 أسابيع.
