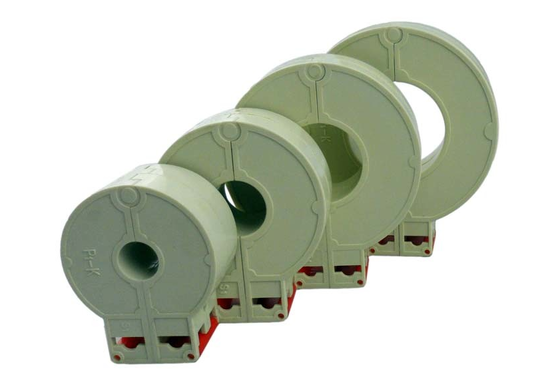

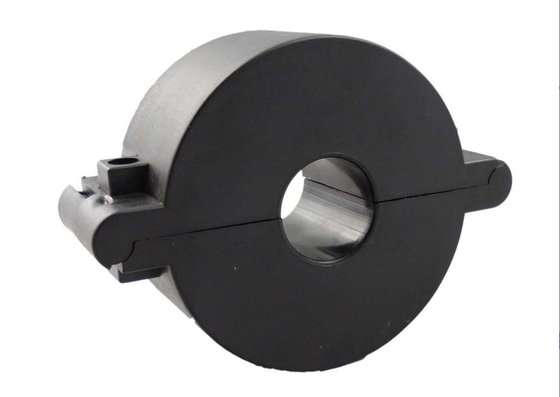

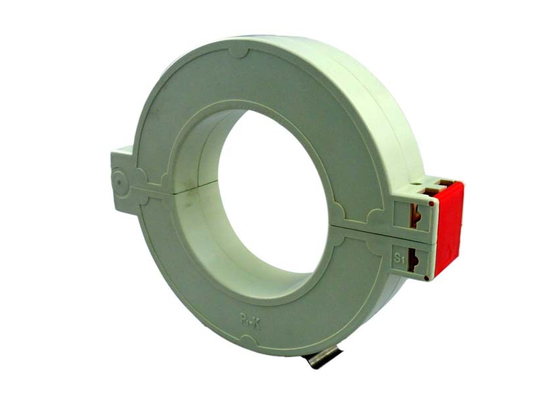

الـسلسلة SCTK660Aمحولات التيار المتجزئة المصممة لقياس التيار ومراقبته في شبكات توزيع الطاقة الجديدة أو القائمة.يستخدم المنتج بنية ذاتية القفل ذات النواة المنقسمة التي تسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو أشرطة القيادةتصميم النافذة العريضة يستوعب كابلات ذات قطر كبير أو أشرطة الحافلات.توفير مخرج منخفض الجهد آمن دون الحاجة إلى المقاومات الخارجية لعملية أخذ العيناتيضمن تغليف الايبوكسي أداء عازل ممتاز. يستخدم على نطاق واسع لقياس التيار، ومراقبة، وحماية في خطوط الكهرباء والمعدات،وكذلك قياس التيار والطاقة للمحركات، الإضاءة، ضاغطات الهواء، HVAC، وأنظمة التحكم في الأتمتة، فضلا عن مراقبة الطاقة وأجهزة حماية الإرسال.
| التكرار | 50-2.5 كيلو هرتز |
| المدخلات المسجلة | 0.5A-630A |
| نطاق القياس | 10% في -30% في |
| الناتج القياسي | 0.333V ((AC) أو 0-5A |
| النسبة | ≤ ± 0.2% |
| زاوية المرحلة | ≤ ±30 دقيقة |
| القوة الكهربائية | 5.0KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| القضية | ABS/UL94-V0 |
| بوبين | PBT |
| النواة | الصلب الدائم |
| الهيكل الداخلي | الايبوكسي |
| البناء | ربطة عنق |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | محطة أو UL1015 22AWG سلك 1.5m |
| المبلغ | المدخلات المسجلة (أ) | الناتج (mA/V) | الدقة | الأبعاد ((ملم) | ||||
|---|---|---|---|---|---|---|---|---|
| أ | ب | ج | د | E | ||||
| SCTK660A-010 | 0.5-100A (1)5,10,30,50100) | 0-50mA 0.333 فولت | 0.2,0.5,1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 |
| SCTK660A-016 | 1-250A (10,50,75,100,200250) | 0-100mA/1A 0.333 فولت | 0.2,0.5,1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 |
| SCTK660A-025 | 5-400A (10,50,100,200,250400) | 0-200mA/1A/5A 0.333 فولت | 0.2,0.5,1.0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 |
| SCTK660A-032 | 5-630A (10,50,100,200,250630) | 0-200mA/1A/5A 0.333 فولت | 0.2,0.5,1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 |
ملاحظات:يمكن تخصيص مواصفات المنتج
س: هل يتطلب محول التيار المجزأ النواة إيقاف التيار أو إزالة الكابلات أثناء التثبيت؟
أ:لاسلسلة SCTK660Aيستخدم بنية ذاتية القفل ذات النواة المنقسمة مع قلب يفتح ويغلق. يمكن تثبيته دون فصل أو إزالة أي كابلات أو أشرطة.وهو مناسب بشكل خاص لمشاريع التجديد والتطبيقات حيث لا يمكن إيقاف تشغيل الطاقة، مما يقلل بشكل كبير من تكاليف التثبيت والوقت.
السؤال: ما هي مزايا الهيكل الذاتي القفل؟
أ:يضمن الهيكل القابل للقفل الذاتي أن يظل المحول مقفلًا بشكل آمن على الكابل أو شريط القيادة بعد التثبيت. لن يتحرك أو يتحرك بسبب الاهتزاز أو القوى الخارجية ،ضمان التثبيت الآمن والموثوق بهالتشغيل بسيط، ولا تحتاج إلى أدوات خاصة للتثبيت أو إزالة.
س: ما هي وظيفة المقاومة الدقيقة المدمجة؟
أ:الملف الثانوي يحتوي على مقاومة متوازية دقة مدمجة. إنه يحول الإشارة الحالية مباشرة إلى مخرج منخفض الجهد آمن ، مما يلغي الحاجة إلى مقاومات أخذ العينات الخارجية.هذا يسهل التثبيت، تحسن السلامة، وتوفير تكاليف المكونات ومساحة التثبيت.
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
أ:يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك ونموذج الهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل.فترة الطلبات الجماعية عادة ما تكون 2-8 أسابيع.
