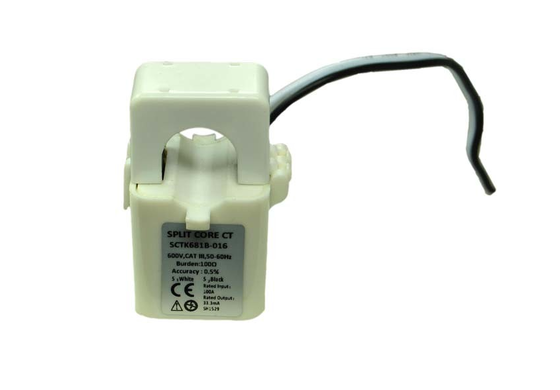

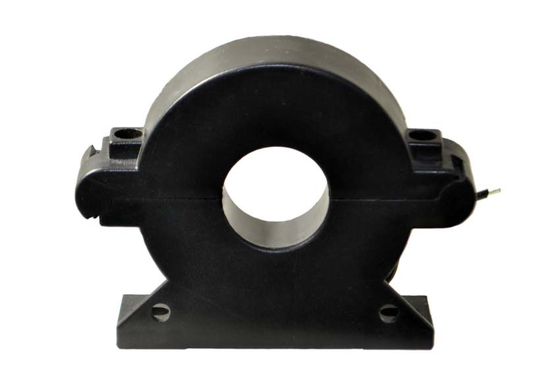

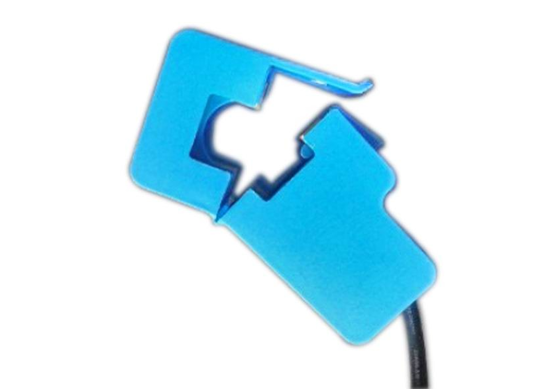

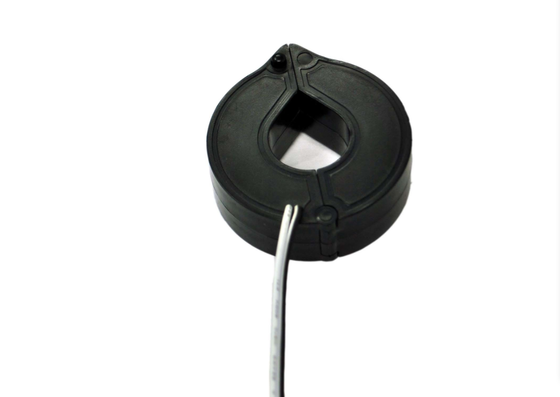

محول التيار ذو القلب المنقسم من سلسلة SCTK660B مصمم لمراقبة الطاقة وإدارة الطاقة ومشاريع التحديث. يستخدم المنتج هيكل قلب منقسم قابل للفتح يسمح بالتركيب السريع دون فصل الكابلات، مما يجعله مناسبًا بشكل خاص لمشاريع التحديث وسيناريوهات التركيب عبر الإنترنت. يوفر قياسًا عالي الدقة. جهد العزل هو 3 كيلو فولت / 60 ثانية. الغلاف المقاوم للهب يلبي معايير UL94V-0. أقصى جهد تشغيل هو 600 فولت تيار متردد. يستخدم على نطاق واسع في تسجيل البيانات ومراقبة الطاقة وإدارة الطاقة ومراقبة الطاقة الجديدة وتطبيقات تخصيص التكاليف.
| التردد | 50-2.5 كيلو هرتز |
| المدخل المقنن | 0.5 أمبير - 1000 أمبير |
| نطاق القياس | 10٪ In - 130٪ In |
| المخرج المقنن | 0.333 فولت (تيار متردد) أو 0-5 أمبير |
| النسبة | ≤ ± 0.2٪ |
| زاوية الطور | ≤ ± 10 دقيقة |
| قوة العزل الكهربائي | 5.0 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V / 100MΩ دقيقة |
| العلبة | PC/UL94-V0 |
| البكرة | PBT |
| القلب | Permalloy |
| الهيكل الداخلي | الإيبوكسي |
| البناء | ربطة |
| درجة حرارة التشغيل | −25 درجة مئوية ~ +75 درجة مئوية |
| رطوبة التشغيل | ≤ 85٪ |
| وصلة الخرج | طرف أو سلك UL1015 22AWG بطول 1.5 متر |
| رقم القطعة | المدخل المقنن (أمبير) | الخرج (مللي أمبير / فولت) | الدقة | الأبعاد (مم) | |||||
|---|---|---|---|---|---|---|---|---|---|
| أ | ب | ج | د | هـ | و | ||||
| SCTK660B-010 | 0.5-100 أمبير | 0.333 فولت / 0-50 مللي أمبير | 0.2، 0.5، 1.0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25.0 |
| SCTK660B-019 | 1-250 أمبير | 0.333 فولت / 0-100 مللي أمبير / 1 أمبير | 0.2، 0.5، 1.0 | 66.6 | 59.0 | 22.0 | 9.5 | 25.7 | 29.5 |
| SCTK660B-025 | 5-400 أمبير | 0.333 فولت / 0-200 مللي أمبير / 1 أمبير / 5 أمبير | 0.2، 0.5، 1.0 | 73.1 | 65.0 | 22.0 | 12.5 | 31.7 | 32.5 |
| SCTK660B-032 | 5-630 أمبير | 0.333 فولت / 0-200 مللي أمبير / 1 أمبير / 5 أمبير | 0.2، 0.5، 1.0 | 82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
| SCTK660B-045 | 5-1000 أمبير | 0.333 فولت / 0-500 مللي أمبير / 1 أمبير / 5 أمبير | 0.2، 0.5، 1.0 | 95.1 | 87.0 | 22.0 | 22.5 | 53.7 | 43.5 |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: هل يتطلب محول التيار ذو القلب المنقسم إيقاف تشغيل الطاقة أثناء التركيب؟
ج: لا. تستخدم سلسلة SCTK660B هيكلًا قابلًا للفتح مع قلب يفتح ويغلق. يمكن تركيبه دون فصل أو إزالة أي كابلات. إنه مناسب بشكل خاص لمشاريع التحديث والتطبيقات التي لا يمكن فيها إيقاف تشغيل الطاقة.
س: ما هي أهمية الغلاف المقاوم للهب UL94V-0؟
ج: UL94V-0 هو أحد أعلى المعايير لمقاومة اللهب في المواد البلاستيكية. يضمن أن غلاف المستشعر غير قابل للاشتعال بسهولة في الظروف غير الطبيعية، ويلبي متطلبات السلامة للمعدات الصناعية.
س: كيف يمكن التقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل. عادة ما تكون مهلة الطلب بالجملة من 2 إلى 8 أسابيع.
